Инженерно-геологические изыскания

ЗАДАТЬ ВОПРОС

Инженерные геологические изыскания проводятся для разлчных целей. Например,  для строительства загородных домов, проектирования заводов или складов. От цели работ зависит их объем и методика выполнения. Мы описали все виды изысканий по категориям, однако следует помнить, что они взаимосвязаны и не имеют четких границ. Основные виды геологических работ представлены подразделах.

Дополнительные услуги:



Инженерно-геологические изыскания для крупных объектов

geologija_moskva



Изыскания для юридических лиц, как правило отличаются масштабностью. Не каждая организация способна в кратчайшие сроки выставить достаточное количество буровой техники, грамотно выполнить полевые работы и, что самое важное, провести качественные лабораторные исследования.

Кроме того, при изысканиях, особенно в Краснодаре, зачастую требуется допуск на выполнение изысканий для особо опасных и технически сложных объектов, что тоже есть не у многих организаций, несмотря на то, что и его можно «купить».

При проектировании крупных строений или сооружений, линий коммуникаций и других объектов на целостность которых оказывает влияние подстилающий грунт, обязательно проводятся инженерно-геологические изыскания. Объемы изысканий зависят от нескольких факторов.

Габариты строения

Чем больше плановые размеры строения тем большее количество скважин. В зависимости от стадии проектировании и места строительства (Краснодар или остальная Россия) существуют предельные расстояния между буровыми скважинами, соответственно и скважин приходится размещать больше для больших строений, чтобы соблюсти нормативные расстояния.

Высота строения (а следовательно и нагрузки на фундамент) влияют на глубину скважин. Отбору и лабораторному исследованию подвергаются все грунты располагающиеся в зоне влияния будущего строения (глубина сжимаемой толщи). Зачастую организация заказывающая геологические изыскания не имеет информации о глубине сжимаемой толщи, тогда скважины рассчитываются исходя из предполагаемого типа фундамента.

Стадия проектирования

Одно из особенностей проектирование крупных строений – многоэтапность . Как правило в строительстве принимает участие несколько юридических лиц. Первой организацией в этой цепочке как правило является инвестор, для которого важно понимание «возможностей земли», для этих целей достаточно стадии ПП (Пред проект) или ТЭО (Технико Экономическое Обоснование). Следующим юридическим лицом выступают проектировщики и конструкторы для которых важны стадии П (Проект) и РД или РП (Рабочая Документация, Рабочий Проект). Каждый этап изысканий имеет свои особенности и в первую очередь это касается подробности изысканий, а как следствие объема и стоимости работ.

Конструктивных особенностей

Значительное влияние на объемы инженерных изысканий оказывают и конструктивные особенности возводимых объектов. В первую очередь речь идет о выбранном типе фундаментов, к примеру при ленточном типе глубина скважин может ограничится 8 -12 метрами, тогда как для монолитной плиты может составлять 50 и даже 100 метров. Кроме того выбранный тип фундамента влияет и на объемы геотехнических и геофизических изысканий.

Как правильно рассчитать объем работ?

Для этого лучше всего обратиться к специалистам нашей организации, предварительно подготовившись. Вам желательно иметь при себе или отправить нам по электронной почте топографическую съемку с контурами будущего строения, параметры будущих строений (глубина заложения, тип фундамента, высоту) и указать стадию проектирования ( ТЭО, П или РД).

Инженерно геологические изыскания под проектирование многоэтажных жилых объектов

geologija



Для возведения конструкций, имеющих разную нагрузку на грунт (хозблок, коттедж, 1 и 2-ухэтажное здание, многоэтажные дома и т.д.) требуется проведение различного комплекса инженерно-геологических изысканий. Свою специфику проведения инженерной геологии имеете и многоэтажное строительство.

Инженерно-геологические изыскания под многоэтажное строительство имеют ряд важных факторов, на которые необходимо обращать в первую очередь свое внимание:

  • близость расположения проектируемого здания к водоемам;
  • влияние многоэтажного здания на другие прилегающие к нему строения (сооружения);
  • возможные опасные геологические процессы (паводковое подтопление территории, сейсмическая опасность и др.) и т.д.

Геология участка может быть самой разнообразной, поэтому перед началом строительства важно изучить все геологические особенности территории под застройку и в дальнейшем учесть все эти нюансы для принятия проектных решений. Важно также помнить о соблюдении государственных нормативов и стандартов при возведении многоэтажного здания. Несоблюдение данных мер может привести к трагическим последствиям.

Что необходимо для проведения инженерных изысканий под многоэтажное строительство?

Инженерно-геологические изыскания под многоэтажное строительство на предварительном этапе требуют наличие топографической съемкиместности со всеми схемами подземных коммуникаций. Также следует учитывать тот факт, что для проведения полевых работ (например, бурение скважин) необходима доступность подъезда всей спецтехники к месту застройки. Геологические изыскания включают в свой комплекс работ:

  • бурение скважин для полевых исследований грунтов;

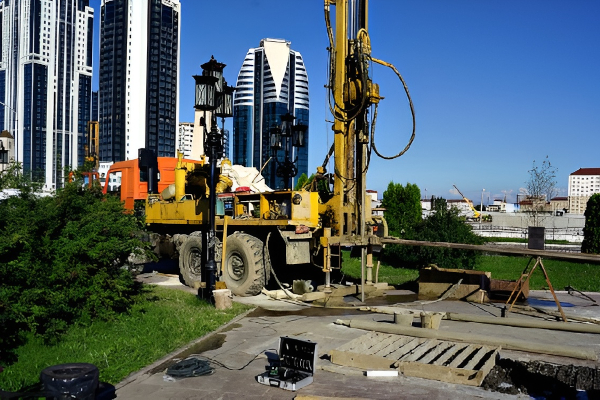

  • статическое (динамическое) зондирование грунтов на исследуемом участке;
  • отбор образцов грунта и подземных вод для испытаний в лабораторных условиях;

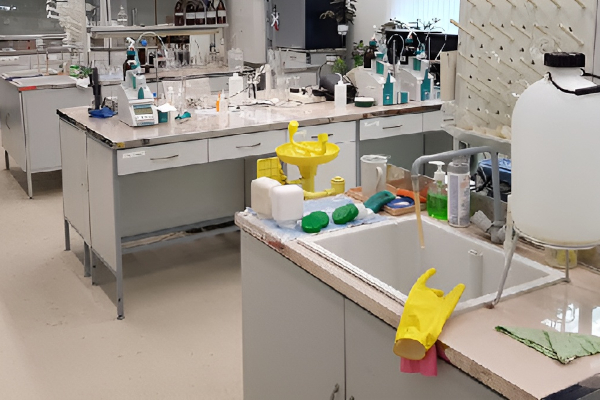

  • лабораторные исследования;
  • камеральные работы: обработка полученных данных в полевых и лабораторных условиях и составление Технического отчета об инженерно-геологических условиях территории под многоэтажное строительство;
  • проведение экспертизы (оценки качества изысканий) Технического отчета в надлежащих организациях.

Проектирование многоэтажных зданий – ответственное задание, требующее максимально точных изучений территории под застройку и составления прогнозов изменений данных условий со временем при эксплуатации нового здания. Поскольку многоэтажное здание имеет достаточно большую нагрузку на грунт, важно правильно выбрать тип фундамента и точно его рассчитать. В виду геологических особенностей территории Краснодара м Краснодарского Края (преобладают слабые грунты и несущая способность грунтов достаточно низкая) многоэтажные здания лучше проектировать на фундаментах глубокого заложения. Они закладываются на глубины ниже границы промерзания грунта, что способствует их большей устойчивости и таким образом фундамент меньше подвержен действиям морозного пучения и другим неблагоприятным процессам.

Наша организация проводит инженерно-геологические изыскания под многоэтажное строительство, включая объекты I уровня ответственности, уже достаточно много лет и благодаря чему наши инженеры имеют огромный опыт в подобной сфере работ и отличные навыки. Мы располагаем своей аккредитованной лабораторией, что позволяет нам в более сжатые сроки и за меньшую цену проводить лабораторные исследования. Более детальную информацию Вы можете получить по телефону, указанному в контактной информации.

Изыскания линейных объектов

linejnyj_obekt

Наша организация осуществляет геологические изыскания для линейных объектов:автомобильных и железнодорожных дорог, водопроводов, газопроводов, линий связи и линий электропередач и др.

Точный объем инженерно-геологических работ можно определить только исходя из нескольких пунктов:

                    • стадии проектирования строительного объекта;
                    • протяженности линейного сооружения;
                    • намечаемой глубины заложения объекта;
                    • уровня сложности геологических условий территории трассы.

Инженерно-геологические изыскания позволяют детально изучить геологические условия трассы линейных объектов: в частности рельеф исследуемого участка, его геологическое строение, физико-механические свойства грунтов, их состав и состояние, в том числе геологические процессы, основные гидрогеологические и сейсмотектонические условия, а также позволяют сделать прогноз о возможных изменениях инженерно-геологических условий в ходе взаимодействия строительного объекта с геологической средой.

Особенности геологических изысканий для линейных объектов

Главная особенность заключается в том, что геологические изыскания для линейных объектов проводятся на достаточно больших по протяженности участках для проектирования линейных сооружений. Предварительным этапом для проведения изысканий является топографическая съемка местности, а также, при значительной протяженности трассы, проведение аэрофотосъемки (или изучение уже имеющихся аэрофотоснимков исследуемой территории). Это необходимо для того, чтобы избежать впоследствии сложностей в проведении геологических изысканий, т.к. участок, где проектируется линейное сооружение, может проходить по территории с низкой проходимостью либо с повышенным уровнем застройки и коммуникаций (например, через городскую застройку). геологические изыскания линейных объектов осуществляются с применением таких приборов, как теодолиты, лазерные рулетки, и другие.

Геологические изыскания также проводятся в предварительно пробуренных скважинах. Их количество может значительно колебаться в зависимости от некоторых факторов:

  • основного назначения проектируемого линейного объекта;
  • протяженность трассы (поскольку бурение скважинвыполняется согласно заданному шагу);
  • детальности изучения инженерно-геологических особенностейтерритории;
  • количества углов поворота на  трассе, переходов через реки или насыпи ;
  • насколько сложна геология участка;
  • стадия проектирования линейного сооружения и т.д.

В зависимости от протяженности линейных объектов (автодорог или других коммуникаций) зависит их объем и состав. Немаловажными факторами влияния на характер этих робот является также инженерно-геологические условия, особенности устройства фундамента инженерного сооружения, сложность геологического строения, этапы проектных работ и др. разработанная программа  изысканий предусматривает необходимое количество инженерно-геологических выработок, а также определяет их параметры. Эти параметры составляются на основе нормативных документов, которые разрабатывает государственная экспертная служба и которые утверждаются на законодательном уровне.

Характер рельефа, присутствие или отсутствие на территории, где планируется строительство разнообразных подземных коммуникаций, характер местной растительности и плотность застройки определенной территории определяются по топографическому плану. Топографический план – это один из главных первоначальных документов, который применяется для проведения изысканий.

На глубину скважин влияют в основном назначение проектируемого линейного объекта и глубина заложения.

Назначение объекта

Глубина скважины

фактическая

относительно глубины промерзания грунтов

Автомобильные дороги

до 3 м

на 2 м ниже норма-тивной отметки

Линии электропередач

от 3 м до 7 м

-

Магистральный трубопровод

от 1 до 2 м (ниже глубины заложения трубопровода)

на 2 м ниже нормативной отметки

Линия связи кабельная

от 1 до 2 м (ниже глубины заложения кабеля)

на 1-2 м ниже нормативной отметки

Подземный коллектор

на 2 м (ниже глубины заложения коллектора)

-

Канализация, водопровод, газопровод, теплосеть

от 1 до 2 м (ниже глубины заложения объекта)

на 1-2 м ниже нормативной отметки

Геологические изыскания для линейных объектов, которые проектируются на участках с достаточно сложными геологическими условиями и наличием специфических грунтов специалисты размещают специальные поперечники из скважины в количестве 4-5 штук. При этом площадь инженерной съемки на данной территории увеличивается, а расстояния между скважинами уменьшаются (при этом глубину следует увеличивать).

Геологические изыскания для линейных объектов исполняются в три стадии:

  1. Полевые работы (бурение скважин, взятие проб грунта и грунтовых вод, полевые исследования грунтов);
  2. Лабораторные работы (в частной лаборатории мы определяем основные характеристики проб грунта и подземных вод);
  3. Камеральные работы (обработка результатов исследований исоставление Технического отчета о проделанной работе).
Инженерно геологические изыскания под коттеджное строительство

Инженерно-геологические изыскания в обязательном порядке проводятся и для участков под малоэтажную застройку. Малоэтажной застройкой может быть любой строительный объект: коттеджный поселок, тепличный комплекс, садовое товарищество и т.п. Наиболее популярным строительством на сегодняшний день считаются коттеджные постройки. Геологические изыскания для участковмалоэтажной застройки несколько отличаются от геологии под отдельно стоящие дома по затрате времени на общий комплекс работ, а также по составу и нормативам работ.

Полноценные инженерно-геологические изыскания необходимы не только для исследования геологических условий при строительстве важных объектов. Как и любое другое строительство, малоэтажная застройка также требует проведения полноценных заблаговременных инженерно-геологических изысканий.  Проведение геологических работ для  строительства отдельных домов и для обширной малоэтажной застройки имеют свои схожести и различия.

Коттеджная застройка - генпланГеологические изыскания под малоэтажные застройки

На участках под строительство коттеджей в первую очередь следует исследовать грунты по их основным свойствам. Так, например, при строительстве малоэтажной застройки в пучинистых грунтах (которые в Краснодаре достаточно распространены) важно правильно рассчитать устойчивость грунта (несущая способность грунтов) и деформационные характеристики пучения. Для этого специалисты бурят скважины (или сеть скважин) по всей территории исследования и определяют степень пучинистости грунтов на глубине ниже сезонного промерзания.

Геологические изыскания для участков малоэтажной застройки  включают следующие виды работ:

  1. на всей площадке под застройку проводят рекогносцировку (включая прилегающую территорию);
  2. бурение скважин на всем поле под коттеджи для дальнейшего взятия проб грунта;
  3. В лабораторных условиях проводятся испытания образцов грунта для точного определения физико-механических свойств грунтов и иххимического состава;
  4. Формируется технический отчет который, при необходимости, проходит оценку качества в госорганизации.

Что влияет на выбор геологических исследований под коттеджные постройки?

Для каждой конкретной ситуации специалисты выбирают определенный перечень инженерно-геологических изысканий. В частности на это особое влияние имеет уровень сложности геологических особенностей территории под строительство коттеджей. Существует 3 категории уровня сложности:

1 категория: Когда исследуемая территория близка к горизонтальной. Подземные воды практически отсутствуют либо их наличие минимально и не играет особой роли при уточнении проектных решений. Опасные геологические процессы отсутствуют.

2 категория: Поле под строительство коттеджей имеет наклонную поверхность. При этом характеристики грунтов значительно отличаются на всей территории. Насчитывается более двух водоносных горизонтов. Наличие органических включений в слоях грунта не значительно влияют на основные расчеты проектирования фундаментов, оснований и конструкций.

3 категория: Геология участка достаточно сложна, т.к. по всей территории располагаются грунты разного происхождения. Рельеф территории изменчивый. Показатели грунтов значительно неоднородны. Уровень грунтовых вод достаточно высокий, а их залегание распространяется практически по всему участку. При этом на исследуемой площадке встречаются сложные геологические процессы и специфические грунты. Все это имеет огромное значение для выбора проектных решений.

Геологические изыскания для участков малоэтажной застройки должны проводиться только после предварительного ознакомления с исследуемой территорией, а также другими существующими материалами прошлых лет. Количество пробуренных скважин для данной застройки вычисляется инженерами индивидуально для конкретной ситуации. Можно бурить под каждый дом отдельную скважину, а можно по всей территории создать специальную сеть скважин через определенные расстояния, что существенно сможет сократить расходы Заказчика). Чем больше количество скважин – тем точнее изыскания.

Глубина скважин определяется с учетом действующих требований строительных нормативов, как и глубина залегания фундамента, этажность здания, которое сооружается и эксплуатационные характеристики выбранных стройматериалов. Если расчет глубины скважины не проводится при помощи специалистов, то бурить ее следует на глубину не меньше десяти метров. Глубина скважин не обязательно должна быть одинаковой, поскольку в разных условиях требуется разные ее характеристики.

При планировке инженерно-геологических изысканий для малоэтажной застройки  стоит обращать внимание на то, насколько определенная местность доступна для непосредственного  бурения. Это важно, поскольку производить бурение скважин на склонах оврагов, в лесных чащобах, на болотах или других труднодоступных местах сегодня не под силу даже самой мощной буровой технике. Вместо стандартной буровой техники при необходимости можно заменить переносными буровыми установками, эксплуатационные и производительные возможности которых довольно ограниченны и поэтому длятся долгое время.

Подготовка инженерно-геологических изысканий должна включать также проведение топографической съемки, которая является очень важной, в связи с необходимостью документальной фиксации каждой пробуренной скважины. Комплекс инженерных работ, которые предшествуют строительству, может проводится без осуществления предварительной топографической съемки. В таком случае необходимо прибегать к заблаговременному координированию скважин, которое может осуществить соответствующий специалист.

Данный вид работ должны выполнять только квалифицированные специалисты, имеющие достаточный опыт в данной отрасли. Поскольку изыскания участков под малоэтажные застройки имеют целый ряд нюансов, которые могут повлиять на конечный результат работ.

Малоэтажная застройка, например территория будущего коттеджного поселка, садового товарищества, как и любой объект строительства, нуждается в инженерно геологических изысканиях. Но при этом, в отличие от геологии под отдельный дом, можно сократить количество скважин, по степени изучения геологического строения грунтов можно разделить на несколько категорий:

  1. Под каждый предполагаемый дом бурится 1 скважина, глубиной 10 метров
  2. Под каждый предполагаемый дом бурится 2 скважины, глубина рассчитывается по тем же параметрам, как и под строительство коттеджа
  3. По всей территории бурятся скважины сеткой 50 метров Х 50 метров, это дает неплохой результат и позволяет не привязываться к конкретному месту строительства домов
  4. Наименее точный: по всей территории бурятся скважины сеткой 100 метров Х 100 метров (одна скважина на один гектар), это по сути прединвестиционная стадия геологических изысканий

 При заказе инженерных геологических изысканиях под малоэтажную застройку следует учитывать:

  • Объем работ - в каком объеме необходимо выполнять буровые работы.
  • Доступность - сможет ли буровая установка проехать к местам бурения.

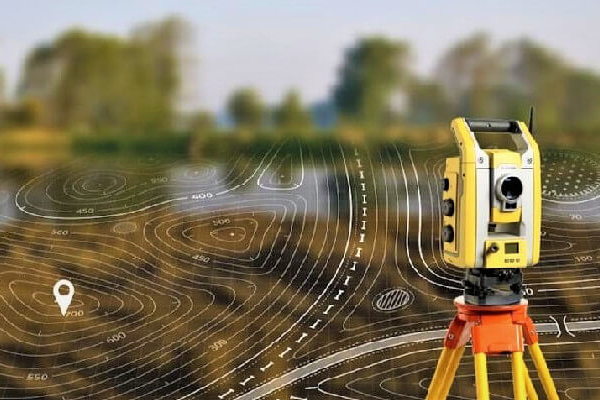

  • Наличие топографической съемки с нанесенными подземными коммуникациями ( геоподосновы ), если у вас ее нет, то мы поможем вам в этом.
  • Документ подтверждающий права владения этим участком.
  • Проконсультируйтесь с нашими специалистами о необходимости иных документов.
Инженерно-геологические изыскания под проектирование промышленных объектов

Коттеджная застройка - генплан

Проектирование промышленных объектов имеет ряд нюансов, на которые следует обратить внимание при выборе комплекса инженерно-геологических работ. Важно помнить, что для зданий и сооружений промышленного назначения главной особенностью являются технологический процесс, а также связанный с ним специальный внутренний режим. При этом промышленные объекты относятся к крупным строениям, поэтому следует учитывать и характер воздействия внешних нагрузок на грунт, а также и другие особенности при эксплуатации. Для того чтобы детально изучить территорию под строительство данных объектов применяют инженерно-геологические изыскания.

Виды геологических изысканий для промышленных объектов

Геологические изыскания для промышленных объектов состоят из следующих видов работ:

  • бурение скважин и их опробование;
  • гидрогеологические исследования;
  • отбор проб грунта и грунтовых вод для исследований в лаборатории;
  • полевые исследования (их состав зависит от конкретной ситуации и требований Заказчика);
  • лабораторные испытания образцов грунта на основные физико-механические свойства, а также исследования проб подземных вод по химическому составу (для определения агрессивности среды);
  • обработка результатов исследований в камеральных условиях и составление отчета о проведенных исследованиях;
  • получение заключения в надзорной организации - оценка качества отчета.

Определяем объем работ

Геологические изыскания для каждого конкретного промышленного объекта подбираются индивидуально, т.к. многие факторы влияют на принятие конечных проектных решений. К таким факторам можно отнести:

  • на какой стадии проектирования сейчас находится промышленный объект;
  • насколько хорошо и детально изучена территория под строительство объекта на предпроектной стадии;
  • какой уровень сложности инженерно-геологических условий на конкретной площадке;
  • технические особенности промышленного объекта (этажность зданий, тип фундамента и др.).

Эти факторы влияют на установление общего объема инженерно-геологических работ.

Также на геологические изыскания для промышленных объектов влияют и особенности проектирования промышленных объектов. Важно принимать во внимание тот факт, что на территории промышленных предприятий помимо производственных сооружений (зданий) размещают и другие сооружения: объекты коммуникации (туннели, эстакады, каналы и др.), емкостные постройки, теплопроводы и газопроводы, сооружения водопроводно-канализационного назначения (насосные станции, бункера, очистные сооружения, газгольдеры и др.) и прочие объекты. Для проектирования сооружений подобного назначения геология участка должна быть исследована в полной мере и при принятии проектных решений учтены все геологические особенности.

Полностью разработанный и укомплектованный технический отчет проходит государственную экспертизу, которая вносит свои коррективы или рекомендует исправить выявленные ошибки. Индивидуально по каждому строительству, в зависимости от состава и объемов работ.

Наша организация профессионально выполняет геологические изыскания для промышленных объектов. В нашем распоряжении собственная аккредитованная лаборатория, оборудованная высокотехнологичным оборудованием и приборами для детального изучения основных характеристик деформационных, прочностных и физических свойств грунтов, а также химического состава образцов подземных вод. В результате проведенных исследований и испытаний на конкретном участке под строительство промышленных объектов вам представляетсяТехнический отчет «О проведении геологических изысканий», где в полном объеме находится описание исследуемой территории по геологическим условиям и графический материал.

Инженерно-геологические изыскания для крупных легких конструкций (ангар, склад и т.д.)

Геологические изыскания для ангара

Такие строения как ангар, цех или склад, как правило, относятся к сооружениям 3 уровня ответственности, поэтому инженерно-геологические изыскания для данных объектов считаются более упрощенными. Это связано в первую очередь с тем, что такие сооружения переносят на грунт сравнительно небольшую нагрузку. В таком случае геологические изыскания для ангара, цеха или склад также имеют свое значение, т.к. влияют на принятие проектных решений, связанных со строительством подобных объектов.

Прежде чем заказывать произведение геологических изысканий для строительства ангара, склада или цеха, следует обозначить пятно застройки, то есть определиться с местом, где будет построено будущее сооружение, важным моментом является доступность участка, от которой зависит возможность проезда буровой установки к местам бурения, заблаговременное определение габаритов проектного строения – его длины и ширины, а также отдаленность от других зданий, если их несколько. Желательно определиться с этими параметрами заранее. Также необходимо иметь топографическую съемку, на которой есть нанесенные подземные коммуникации (геоподосновы), или заказать ее у нас.

Особенности геологических изысканий

Геологические изыскания на исследуемой территории без наличия климатических особенностей выполняются по обычной схеме. При выявлении на участке каких-либо сложных геологических процессов, инженеры включат дополнительный комплекс работ (например, для территории с повышенной сейсмоактивностью – сейсморазведка и др.).

Перед началом проведения изысканий специалистам необходимо ознакомиться с имеющимся картматериалом исследуемой территории (топосъемкой), где нанесены контуры проектируемого объекта.

Геологические изыскания для ангара, цеха или склада предусматривают бурение скважин на всей территории под застройку. Для местности без выявления особых геологических процессов скважины бурят сеткой через каждые 50 м, а глубиной от 8 метров. Для более точного определения глубины скважины необходимо знать характер использования проектируемого объекта. Если ангар (цех, склад) проектируется с целью размещения и эксплуатации какой-либо техники с повышенными вибрационными процессами, тогда глубина бурения скважины может несколько увеличиться.

Состав инженерно-геологических работ

Геологические изыскания для ангара, цеха или склада включают такие виды работ:

  • подготовительные работы (ознакомление с имеющимся геологическим архивным материалом по конкретному участку);
  • бурение скважин: проводится с целью определения геологического разреза, уровня грунтовых вод, взятия образцов грунта и подземных вод для лабораторных исследований по основным свойствам и составу;
  • полевые исследования грунтов: статическое зондирование;
  • исследования и испытания проб грунта и подземных вод в условиях лаборатории по основным физико-механическим характеристикам и химическому составу;
  • обработка полученных данных и составление Технического отчета, где указываются особенности (показатели, нормы) инженерно-геологических условий территории под застройку;
  • прохождение экспертизы, при необходимости (зависит от размеров проектируемого ангара, цеха или склада и его назначения).

Геологические изыскания для склада

Изыскания позволяют определить такие свойства грунтов как: несущая способность грунтов, их прочностные и деформационные особенности, просадочность, сжимаемость и др. Эти и другие показатели изыскательских работ дают возможность проектировщикам принимать верные и точные решение по выбору материала для строительства, необходимости разработки дренажных систем и т.п. Таким образом, Заказчик сможет сэкономить свои инвестиционные вложения (очень часто проектировщики за неимением инженерно-геологических данных для перестраховки принимают технические решения  более затратного характера, чем необходимо) и быть уверенным в капитальности и безопасности проектируемого объекта.

Если не будут учтены все необходимые условия определенного участка, то под угрозу может попасть строительство даже таких легких сооружений, как ангар, цех или склад. Чтобы оберечься от всех этих угроз, стоит производить инженерные исследования. Их проведение позволяет определить особенности поверхности территории, где будет происходить строительство, а также размещение наземных и подземных коммуникаций.

Выбор типа фундамента и создание правильного проекта дренажной системы осуществляется при помощи проведения инженерных исследований, которые позволяют получить информацию о составе грунта территории будущего строительства, глубине промерзания грунта, уровне грунтовых вод и др. Учитывая все эти детали, стоит помнить, что лучше всего производить инженерные изыскания до приобретения участка, где планируется  строительство. Тем более, изыскания дадут возможность получить материалы и аргументацию проектной подготовки строительства, что является одним из самых важных этапов строительных работ.

Мы советуем вам лучше потратить время на проведение инженерных изысканий перед началом строительства объекта, но в дальнейшем вы сможете быть спокойны за правильность и точность расчетов проектирования и долговечность строений.

Геология под особо опасные и технически сложные объекты

Геологические изыскания для особо опасных и технически сложных объектов

При проектировании особо опасных и технически сложных объектов обязательно следует провести инженерно-геологические изыскания. Проводить их может только организация имеющая допуск на этот вид работ. Результаты данных исследований предоставляют возможность для строительства подобных объектов. Для начала стоит убедиться в том, что ваш проектируемый объект относится именно к данному типу капитальных строений. Он могут иметь разное целевое предназначение – гражданское или промышленное, и включать в себя как многофункциональные комплексы, так и гидротехнические сооружения, аэропорты, объекты атомной энергетики, железнодорожного транспорта, космической и авиационной инфраструктуры, морские и речные порты, метрополитены, теплоэлектростанции и другие объекты, которые представляют повышенную опасность.

Существует специальный перечень опасных объектов, утвержденный на законодательном уровне.

Перечень особо опасных и технически сложных объектов

Геологические изыскания для особо опасных и технически сложных объектов проводятся на следующих видах объектов:

  • строительные объекты, где используется атомная энергия и другие взрывоопасные материалы (радиоактивные вещества, ядерные материалы и т.п.);
  • объекты связи, которые согласно Закону РФ относятся к особо опасным;
  • гидротехнические сооружения I и II-го классов;
  • сооружения космической инфраструктуры;
  • высоковольтные линии электропередач (напряжение от 330 кВ и выше);
  • морпорты (есть исключения: специальные морпорты для обслуживания прогулочных и спортивных катеров);
  • объекты авиации (аэропорты и др.);
  • теплоэлектростанции с мощностью превышающей 150 МВт;
  • сооружения инфраструктуры железнодорожного транспорта;
  • метрополитен;
  • опасные объекты производства, где каким-либо образом используются опасные вещества в больших количествах;
  • опасные производственные объекты, где происходит расплав черных и цветных металлов;
  • к опасным объектам также относятся: горнодобывающие производства и объекты, содержащие фуникулеры и стационарно установленные канатные дороги.

Геологические изыскания для особо опасных и технически сложных объектов

Если ваш объект подходит под какой-либо из пунктов вышеперечисленного списка, тогда вам необходимо получить Технический отчет о проделанных инженерно-геологических изысканиях на выбранном участке.  Геологические изыскания для особо опасных и технически сложных объектов несколько отличаются от изысканий, которые проводятся на площадках, имеющих другое целевое назначение.

При проектировании, строительстве, обследовании и реконструкции сооружений и зданий І-го уровня ответственности выполнение геологических изысканий является обязательным условием. В зависимости от стадии проектирования, геологических условий участка строительства и степени их сложности, определяется объем и состав работ, которые необходимо произвести. Также при определении объема необходимых работ учитывают проектные решения по устройству фундамента и другие важные факторы, которые определяются программой изыскательских мероприятий. При строительстве программа геологических изысканий разрабатывается с учетом нормативных требований и в обязательном порядке согласовывается со специальными государственными экспертными органами.

Перед началом работ по инженерно-геологическим изысканиям необходимо получить от Заказчика техническое задание на проведение соответствующих работ, иметь топографическую съемку участка строительства, в которой будут указаны контуры проектируемого объекта. В ходе инженерно-геологических изысканий от экспертной службы по инженерным изысканиям необходимо получить разрешение на выполнение соответствующих работ. Также изучаются имеющиеся в наличии архивные материалы, осуществляется проходка шурфов или бурение геологических скважин, производятся, путем различных видов зондирования, штамповыми методами, полевые испытания грунтов. В лабораторных условиях исследуются свойства грунтов и обрабатываются материалы полевых исследований.

В результате проведенных инженерно-геологических изысканий составляется технический отчет о выполненной работе, в котором определяются геологические условия конкретной площадки, где будет происходить строительство. Также выполняется экспертиза технического отчета. Все работы по геологическим изысканиям для строительства должны выполняться в условиях строгого соблюдения требований нормативной документации. Этой нормативной документацией определяются нормы инженерных изысканий для строительства, при сооружении оснований зданий и сооружений, проведении инженерно-геологических изысканий для строительства, сооружения фундаментов и подземных коммуникаций. Определенны нормативные требования к методам полевых испытаний грунтов статическим и динамическим зондированием, методам статистической обработки и др.

Наша организация предоставляет следующие виды исследований:

  1. Инженерно-геологическая съемка выбранного объекта;
  2. Бурение горных выработок и их проходка;

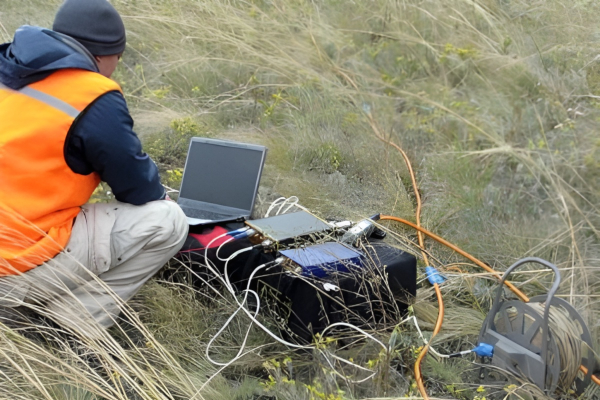

  3. Полевые исследования: гидрогеологические исследования скважин, сейсмологические исследования;
  4. Лабораторные исследования проб грунтов и подземных вод по основным физико-механическим свойствам и химическому составу;
  5. Обязательное исследование выбранной территории на наличие опасных геологических процессов, которые способны причинить негативное воздействие  проектируемым объектам;
  6. Разработка специальных защитных мероприятий в случае выявления на территории опасных геологических процессов;
  7. Геофизические испытания;

Инженерные изыскания обязательны для получения необходимых исследований, которые связаны в первую очередь с предварительной оценкой общего характера, а также интенсивности работы техногенных и природных процессов. Только после получения этих данных и уточнения рельефа местности можно получить разрешение на строительство особо опасных объектов. Также после того как геология участка предельно изучена проектировщикам гораздо проще дать точный расчет будущему сооружению. Ведь от их проектных решений зависит безопасность, надежность и долговечность проектируемых опасных объектов.

Геологические изыскания для особо опасных и технически сложных объектов специалисты нашей организации проводят уже достаточно много лет, поэтому мы предельно знакомы со спецификой их строительства, мы гарантируем вам профессиональный подход и качественный результат конечных показателей. Вы также можете ознакомиться со всеми нашими разрешающими документами (СРО, лицензии, аттестаты) на нашем сайте.

Строительные инженерные изыскания при проектировании фундамента частного дома

Строительные инженерные изыскания и в первую очередь геологические под строительство загородного дома в последнее время стала практически обязательным условием для расчета фундамента. Строительство 90-х годов показало, что зачастую фундамент здания неоправданно завышен в свои несущих свойствах (а соответственно и стоимости) либо слишком слаб (например, опирается на подвижные грунты). От сюда и появилась уверенность, что фундамент дома это половина строительства, ведь не всем везло, кто-то тратил огромные деньги, а кто-то даже при больших тратах получал в последствии перекосы дома. И все это из-за того, что проект, по сути, делался в слепую без проведения бурения. При геологических инженерных изысканиях для коттеджа геолог дает не только достоверную информацию о грунтах, но и данные о грунтовых водах, агрессивности грунтов к стали и бетону, рекомендации по типам фундаментов. При заказе инженерных геологических изысканиях для строительства коттеджа следует учитывать:

  1. Пятно застройки - определится где будет стоять будущий дом, для определения мест бурения.
  2. Доступность - сможет ли буровая установка проехать к местам бурения, если места бурения недоступны, работы могут быть проведены с использованием переносных буровых установок, подробнее об этом в разделе - Ручное бурение скважин.
  3. Объем работ - для этого следует примерно знать размер будущего дома  в плане, (длина и ширина ), этажность, заглубление фундамента и материал строительства. Приблизительно это можно описать так: если дом меньше 15 метров Х 15 метров то бурится 3 скважины, если больше то 4 скважины. Глубина скважин, это 8 метров от нижней точки фундамента, т.е. если глубина фундамента 1,5-2,0 метра (глубина промерзания), то буриться 10-ти метровые скважины, подробнее можно узнать перейдя в раздел Как рассчитать объем работ.
  4. Наличие топографической съемки (геоподосновы), если у вас ее нет, то мы поможем вам в этом, этот вид работ относится к другому виду инженерных изысканий - геодезическим.



   Подробно:


Сегодня все большую популярность приобретает строительство загородного дома (коттеджа). Стремясь вырваться из пыльного, шумного и загазованного города (мегаполиса) люди стараются выехать подальше от всей этой суеты и отдохнуть. Коттедж – прекрасное решение данной проблемы. Многие считают, что самым главным моментом при строительстве загородного дома является составление проектной документации и получение всех необходимых разрешений и согласований для строительства дома. Но не стоит забывать о более важных мероприятиях перед тем, как возвести фундамент под коттедж – инженерно-геологические изыскания. Конечно, это будет дополнительно включаться в общую смету расходов для Вас, но поверьте, без проведения подобных исследований все дальнейшие действия при строительстве дома могут потерять всякий смысл, даже выполненные блестяще лучшими специалистами.

Геологические работы

Не каждый знает о том, насколько важны инженерные изыскания при возведении фундамента под коттедж. Главной целью данных работ является точное определение общего состояния верхних слоев почвы, а также уточнение их динамики, что обусловлено зачастую механической деятельностью человека. Перед тем как рассчитать фундамент под коттедж необходимо выявить наличие геологических процессов (например, оползней, карст, подтопление и т.д.), определить свойства грунтов, на которых будет возводиться коттедж, а также уровень подземных вод. Данные работы займут некоторое время, но без этого Вы подвергаете себя на опасность и своих близких, т.к. со временем построенный коттедж может покоситься либо вообще стать невозможным для проживания (например, когда со временем происходит повышение уровня подземных вод). В данном случае Вам придется выложить немалую сумму денег для реконструкции дома или в худшем случае пройти заново все этапы строительства.

Устройство фундамента

Фундамент под коттедж – опорный элемент здания, выдерживающий всю нагрузку вышерасположенных конструкций. От фундамента зависит уровень эксплуатационных качеств дома: капитальность, долговечность, надежность. Основой прочного здания всегда был и остается фундамент.

Для того чтобы правильно и точно рассчитать основные параметры под фундамент: глубину заложения, его тип и т.п., необходимо чтобы целый ряд геологических особенностей был правильно и своевременно исследован:

  • несущая способность грунтов;
  • рельеф местности;
  • нагрузка на фундамент;
  • уровень залегания грунтовыхвод и т.д.

Для того чтобы Ваш коттедж прослужил Вам несколько десятков лет необходимо вовремя обратиться к специалистам по геологическим работам и провести весь комплекс разведывательных мероприятий.

Наши преимущества

Благодаря многолетнему опыту работ в данной сфере квалифицированные специалисты нашей организации смогут профессионально провести точный и полный анализ грунтов под фундамент для коттеджа, выявить наличие грунтовых вод, уровень агрессивности грунтов на месте застройки по отношению к несущей конструкции дома, а также мы обязательно предоставим квалифицированную рекомендацию по типу фундамента.

Наша компетентность проверена годами и постоянными клиентами. Мы одни из немногих геологических организаций, имеющих в распоряжении частную лабораторию и специализированную технику для выполнения инженерных изысканий. Помните, что обратившись к нам, Вы получите профессиональную работу согласно всем существующим нормативам и стандартам по оптимальным ценам!

Разные фирмы предлагают различные способы строительных изысканий (бурение) под малоэтажное строительство (коттеджи), разброс объема работ очень большой: от 2 скважин по 6 метров глубиной до 5-6 скважин глубиной по 12-14 метров. Мы выбираем среднее значение - три. Как показал наш многолетний опыт бурения в Краснодаре для определения геологических условий достаточно двух скважин на глубину 10 метров, но при этом не стоит забывать, что всегда необходим контроль, поэтому буриться третья скважина. При больших размерах дома 15 метров Х 15 метров и больше, трех скважин бывает не достаточно, так как между ними получаются слишком большие расстояния, что снижает точность инженерных изысканий, в эти случаях следует бурить уже четыре и более скважин. При этом количество скважин и расположение задается в первую очередь конфигурацией дома, поэтому так важно знать не только пятно застройки, но и плановые размеры дома.

    Выбор фундамента

Фундамент является основой всего дома (здания) и от того насколько он прочен во многом зависит и долговечность строения. Закладка фундамента на сегодня составляет практически 1/4 всей стоимости дома, поэтому, если строители и проектировщики не придерживались специальных технологий при его возведении и не учитывали геологическую специфику площадки, Вам придется  потратить еще больше денег, что впоследствии может оказаться половиной всех затрат на строительство дома. Выбор фундамента должен быть ответственным и точно просчитанным, чтобы избежать всех этих неприятностей.

Виды фундаментов

Фундаменты классифицируются по разным признакам: по типу материала, по способу опоры на грунт, по глубине залегания. Так, например, по способу опоры на грунт фундамент подразделяется на:

  • ленточный;
  • столбчатый или свайный;
  • плитный.

Конечно, только на этом выбор фундамента не заканчивается – важен и подбор материала для будущего строения.   Наиболее распространенными материалами под фундамент на сегодня являются: кирпич, бутобетон и железобетон. Из наших статей Вы также можете получить более подробную информацию о фундаментах мелкого и глубокого заложения: в чем их отличия и специфика использования. Благодаря геологическим изысканиям можно получить точную и раскрытую информацию о местности под застройку, а также правильно сделать свой выбор о том или ином фундаменте.

Выбор фундамента: на что следует обратить внимание

Каждый архитектор при проектировании дома (здания) обязательно требует от заказчика провести на участке под застройку инженерно-геологические изыскания, чтобы получить детальный отчет о грунте, его физических свойствах, водных характеристиках площадки и т.п. Ведь главной причиной разрушения и неустойчивости фундамента является вспучивание некоторых видов грунтов от морозов. Зная точную глубину промерзания грунта, проектировщики могут правильно рассчитать фундамент и не допустить этих неприятностей.

Также немаловажную роль для выбора фундамента играет и геология участка: характеристики грунтов, уровень грунтовых вод и т.п. Существует достаточно большое разнообразие грунтов, отличающихся по своим физическим и механическим свойствам.

Вот самые распространенные грунты:

  1. Скалистые и каменистые.
    Данный вид является наиболее надежным для возведения на нем фундамента дома (коттеджа). Прочность, устойчивость к проседанию, размытию и вспучиванию.

  2. Хрящеватые.
    Смесь песка, глины, мелкого камня и щебня. Являются достаточно надежными для возведения фундамента дома, плохо размываются водой. На таких грунтах возможно заложение даже мелкозаглубленного фундамента под довольно тяжелое строение.

  3. Песчаные.
    Неустойчивы к проседанию при больших нагрузках, хорошо пропускают влагу (воду), слабопромерзаемые (на глубине до 100 см).

  4. Глинистые.
    Эти грунты являются наименее благоприятными для закладки фундамента, т.к. имеют способность сжиматься, обладают высоким морозным пучением, размываются подземными водами, а также имеют большую глубину промерзания.

  5. Суглинистые
    Данный вид грунта расположен между песчаными грунтами и глинистыми. От содержания количества глины в грунте обладают разными свойствами (супесь или суглинка).

Только детальные геологические изыскания смогут дать точную оценку грунта, что существенно упрощает выбор фундамента под коттедж (дом). Глубину промерзания грунта и уровень грунтовых вод проектировщики узнают также по данным геологического отчета площадки под застройку.

Профессиональная помощь при закладке фундамента под коттедж (дом) просто необходима, т.к. любая малейшая ошибка может привести к довольно плачевным результатам, а также лишней трате денег на реконструкцию.



 Содержание работ:


     Целью инженерно-геологические изысканий под строительство дома является получение комплексной информации об инженерно-геологических условиях территорий, в том числе с опасными процессами природного и техногенного характера (суффозионные и просадочные процессы, подтопления, оползни, карсты и др.), свойствах грунтов и подземных вод по площади и в разрезе участка предстоящего строительства.

     Проведение инженерных изысканий обусловлено необходимостью выбора наиболее верного проектного решения, обеспечивающего максимально качественную и техническую надёжность строительства объекта, при минимальном вложении затрат, исходя из конкретных инженерно-геологических условий. От полноты и качества изыскательских материалов зависит достоверность информации о геологической среде, а также возможность обеспечения устойчивости и долговечности зданий, сооружений и безопасности населения.

     Объем геологических инженерных изысканий, содержание и детализация их результатов могут определяться:

  • сложностью геологического строения исследуемого района;
  • степенью изученности исследуемого района;
  • назначением и конструктивными особенностями зданий и сооружений, проектирование которых предполагается выполнить на основе результатов изысканий;
  • стадией проектирования.

     Результаты таких работ, как правило, представляются в виде «Отчета о проведении инженерно-геологических изысканий», включающего пояснительную записку и некоторый иллюстративный материал:

  1. Титульный лист
  2. Содержание
  3. Физико-географические условия. (при необходимости)
  4. Геологическое строение
  5. Гидрогеологические условия
  6. Физические свойства грунтов
  7. Геологические и инженерно-геологические процессы
  8. Выводы и рекомендации
  9. Иллюстративный материал

Наличие в Отчете об геологических инженерных изысканиях на Вашем участке вышеописанных разделов с содержащейся в них информацией, свидетельствует о приемлемом качестве изысканий и компетентности организации, проводившей эти изыскания.

Типы фундаментов для частного дома

геологические изыскания для различных типов фундамента

Строительство любого частного дома начинается с укладки фундамента. Вне зависимости от того, какой тип фундамента будет вами выбран, к вопросу его создания необходимо подойти ответственно. Ошибки, допущенные при укладке фундамента, не только могут иметь последствия в виде разрушения постройки, но также шансов их устранить – практически не будет.

На сегодняшний день существуют такие типы фундаментов для частного дома, как: столбчатый, ленточный, плитный и свайный. Каждый фундамент имеет свои преимущества, свои недостатки, свою область применения и свою цену. Выбирая фундамент, не стоит рисковать, лучше сразу обратиться к профессионалу, который, проведя инженерно-геологические изыскания и изучив проект дома, не только поможет выбрать тип фундамента , но и может осуществить его укладку.

Столбчатый фундамент. Прекрасный фундамент, на который можно поставить легкие конструкции каркасного типа, либо же изготовленные из дерева. Столбчатый фундамент чаще всего используют для возведения на нем хозяйственных построек: бань, гаражей, сараев. Технология его укладки достаточно проста и экономична.

Ленточный фундамент. Если вы хотите построить массивный частный дом на два или три этажа, то в таком случае этот тип фундамента – ваш выбор. Он справится с физического нагрузкой даже очень тяжелых конструкций, с массивными стенами и несколькими этажами. Технология укладки состоит из нескольких этапов, которые обеспечивают до 150 лет службы.

Плитный фундамент. Если в грунте находится большое количество торфа или глины, то здесь будет идеальна укладка плитного фундамента. Название говорит само за себя. Основное достоинство заключается в том, что по сравнению с ленточным фундаментом давление на грунт будет существенно меньше. Долговечность – сильная сторона фундамента данного типа.

Свайный фундамент. Пожалуй, самая дорогая технология создания фундамента. Ее вынужденно используют в тех случаях, где грунт ослаблен или же если под ним проходят грунтовые воды. Данная технология позволяет создать прочный фундамент, который в свою очередь будет оказывать слабое давление на грунт.

Все вышеупомянутые типы фундаментом для частного дома требуют предварительных инженерных изысканий, которые могут провести специалисты нашей компании с использованием высокоточных современных приборов: теодолитов, трассоискателей и др. Мы готовы в любой момент помочь вам определить объем работ, выехать к вам на объект и составить технический отчет, на основании которого конструктор сможет определить оптимальный тип фундамент для вашего будущего дома и выполнить его проектирование.

Цокольный этаж

геологические изыскания для различных типов фундамента

Сегодня все большую популярность приобретает коттеджей (строительство загородных домов). Архитектурное разнообразие их настолько велико, что порой можно встретить и просто эксклюзивные проекты жилых строений. Одним из преимуществ в обустройстве дома является цокольный этаж. Цоколь считается нижней частью наружной стены дома (сооружения), которая расположено непосредственно на фундаменте. Главным конструктивным отличием цокольного этажа является его расположение: он должен быть частично заглублен в грунт. В этом также есть свои достоинства, например, Вы тем самым экономите свободное пространство, а при этом данный этаж полноценно функционирует. Конечно, именно из-за заглубления в грунт проектировать цокольный этаж не всегда целесообразно. Обязательно перед разработкой проекта необходимо обратиться за помощью в специализированную геологическую организацию. Проведенные на площадке под застройку инженерно-геологические изыскания смогут дать полную характеристику данной местности по свойствам грунтов и состоянию подземных вод, а также выявить опасные процессы техногенного и природного характера.

Подвал, цокольный этаж или техническое подполья по своей сути одно и то же. Разница заключается в заглублении и назначении. Одинаковыми являются и сложности с которыми приходиться сталкиваться.

В первую очередь это грунтовые воды. Если ваш подвал заливает водой, то вместо пользы он будет приносить только вред вашему дому. Очень важно не только знать текущий уровень грунтовых вод, но и прогноз подтопляемости, фильтрационные свойства грунтов и т.д.

СНиП 31-01-2003 Здания жилые многоквартирные

Подвал – этаж с отметкой пола помещений ниже планировочной отметки земли более чем наполовину высоты помещений или первый подземный этаж.

Цокольный этаж — это этаж, отметка пола которого ниже планировочной отметки земли на высоту не более половины высоты помещений. Также этаж является цокольным, если верх его перекрытия находится выше средней планировочной отметки земли не более чем на 2 м.

Этаж технический - Этаж для размещения инженерного оборудования здания и прокладки коммуникаций, может быть расположен в нижней части здания (техническое подполье), верхней (технический чердак) или между надземными этажами. Междуэтажное пространство высотой 1,8 м и менее, используемое только для прокладки коммуникаций, этажом не является.

Конструктивные особенности цокольного этажа

Цокольный этаж привносит в общую архитектуру дома (коттеджа) некое разнообразие и новизну. Фундамент под цоколь закладывается практически по той же технологии, как и под любой дом, не имеющий подвала или гаража. Поэтому требования остаются теми же, т.е. архитектору нужно точно знать свойства грунта на участке и другие геологические особенности данной территории. Чаще всего под цокольный этаж проектируют ленточный фундамент. Единственный нюанс - несколько отличаются технологии возведения на разных грунтах. При выявлении на площадке слабых грунтов, склонных к деформации и морозному вспучиванию – бетонные блоки устанавливаются на железобетонную подушку, которая укладывается на песчаный слой толщиной в 15 см. В остальных случаях, когда несущая способность грунтов достаточно высока и отсутствует чрезмерное насыщение водой – возможно использование облегченных блоков с пустотами для строительства стен. Также обязательным условием при строительстве цокольного этажа являются вентиляционные отверстия (для нормальной вентиляции пространства).

Меры предосторожности при строительстве цокольного этажа

Для того чтобы потраченные усилия при строительстве цоколя были не напрасны, необходимо учитывать ряд моментов, которые могут неблагоприятно влиять на него. Как мы уже упоминали, обязательно нужно провести инженерные изыскания на участке для точного определения специфики грунта и характера подземных вод. Цокольный этаж для надежности и долговечности должен быть оснащен гидроизоляцией. Отмостка в данном случае играет большую роль в предотвращении впитывания лишней влаги вокруг дома. Если Вы планируете устройство оконных проемов в цоколе, тогда не лишним будет обустройство приямков (колодцев), которые расположены на 0,5 м от окна. Лучшим материалом для таких колодцев будет бетон или кирпич. Помните, что наличие приямков требует обязательного дренажного стока для отвода воды. Учитывая данные меры предосторожности, Вы обезопасите себя и свой дом от разрушительных сил подземных вод и деформации (смещения).

Соблюдение данных правил должно быть своевременно, поэтому обращайтесь только к квалифицированным специалистам в данной области (архитекторам, строителям, геологам) и тогда Вам не придется переживать за прочность своего коттеджа (дома) и экономию денежных средств. Мы желаем Вам удачи и вдохновения!

Дренаж фундамента

геологические изыскания для различных типов фундамента

Дренаж фундамента – это один из составляющих элементов дренажа земельного участка – комплекса мер, нацеленных на строительство каналов для сбора и отведения грунтовых и талых вод. Осуществляется он при помощи трубопроводов, приемников влаги и специальных колодцев. Устройство дренажной системы участка, который предназначен для строительства дома или других сооружений (особенно для сельскохозяйственных нужд), является очень важным этапом. Сооружение дренажной системы позволяет легко и быстро избавляться от излишних сезонных осадков, а также талых вод по окончанию зимы.

Ежегодно с крыш зданий в среднем стекает около 50-100 м.кб. воды, которую просто необходимо куда-то отводить. Дренаж – это возможность без особых трудностей производить строительство на участках, несущая способность грунтов на которых очень нестабильна, а также на глинистых и водонасыщенных почвах. Также устройство дренажной системы позволяет снизить негативно влияющие на фундамент дома большое количество подземных вод.

Устройство дренажа является обязательным в том случае, если уровень грунтовых вод на участке превышает уровень в 2,5 метра ниже поверхности земли. Определить это можно произведя геологические изыскания, при этом определяются не только фильтрационные свойства грунтов но и прогноз подтопляемости территории. Благодаря устройству системы отвода воды и влаги можно не только отводить осадки и талые воды с придомовых территорий и крыш домов, но и удалять влагу из стен подвалов, отмосток и фундамента дома, а также снижать уровеньгрунтовых вод.

В случае необходимости  осушения территорий для отдыха, парковых зон, спортивных площадок, сельскохозяйственной мелиорации, осушении линейных траншей и пр. дренаж – это незаменимая процедура, которая дает множество преимуществ. Благодаря эму можно существенно снижать уровень подземных вод, которые грозят разрушению элементов здания, а также препятствовать освоению и облагораживанию территорий.

Все дренажные системы делятся на три вида: глубинная система, ливневая (наружная) и дренаж под фундамент. Глубинная система – это совокупность выложенных в горизонтальном положении дренажных труб в траншеях, которые проходят по всему периметру определенного участка. Через отверстия вода и влага поступает в эти трубы, перемещается в коллектор и сливается в колодец. В зависимости от того, какая геология участка, определяется и необходимое количество колодцев.

Глубинная дренажнаясистема позволяет полностью защитить подвальные помещения и первые этажи зданий от затопления, предотвратить появление гнили, образование плесени, грибковых отложений и т.д., обеспечить постоянный рельеф местности, защиту поверхности участка от размывания и просадки.

Обустройство хорошей дренажной системы – дело не из самых дешевых. Однако, благодаря ей можно обеспечить своему дому надежное и «сухое» основание на долгие годы. Дом строится не на 5 и даже не на десять лет, поэтому, устройство системы отвода влаги – это то, что позволит обеспечить долговечность фундаменту. Не стоит экономить на таких вещах и обращаться к неопытным специалистам. Качественная  дренажная система – это залог долголетия вашего дома.

Баня, гараж, бассейн

геологические изыскания для различных типов фундамента

Геологические изыскания необходимо проводить для всех строений возводимых на фундаментах, следовательно они нужны не только для дома, но и для хозяйственных построек, таких как: баня, гараж, хозблок и т. д.

Из за своих сравнительно небольших размеров изыскания проводятся с меньшей подробностью и, в некоторых случаях, на меньшую глубину. Как правило бурится две разведочные скважины на глубину 6-10 метров. Кроме того для построения инженерно-геологических разрезов зачастую можно использовать скважины пробуренные для основного строения. Например, если гараж находится в непосредственной близости от дома можно пробурить только одну скважину, вторая будет использоваться та которая бурилась для жилого дома.

То что строение легкое не является поводом к отказу от проведения геологических изысканий. Разрушение строения может произойти следствии неравномерности просадок фундамента, процессов морозного пучения грунтов и т.д., то есть процессов протекающих независимо от величины нагрузки на подстилающий грунт.

Если вы не хотите обнаружить, что весной в баню невозможно зайти из-за того что дверь переклинило или ремонтировать трещины в стене гаража лучше провести изыскания и для хозяйственных построек.

Та же ситуация возникает и при строительстве отдельно стоящего бассейна, хотя нагрузки здесь значительны, но и большая глубина закладки фундамента. Для небольшого бассейна как правило достаточно, как и для вышеперечисленных случаев, двух скважин глубиной 6-10 метров.

Рекомендации по фундаменту

геологические изыскания для различных типов фундамента

Прежде чем строить собственный дом, нужно обязательно знать геологические условия участка застройки, на какой глубине залегают прочные грунты и грунтовые воды.

Во всех случаях выбор типа и глубины залегания фундамента, его сечение и армирование определяется расчетом и зависит от грунтовых условий участка застройки и верхнего строения (собственно дома), что является прерогативой проектировщиков и строителей.

Последние несколько лет обращаясь к нам заказчик спрашивает – «В техническом отчете будут рекомендации по типу фундамента?».

Отвечаем:

Содержание рекомендаций по типу и заглублению фундамента в техническом отчете по инженерно-геологическим изысканиям это:

1. Непрофессиональный подход исполнителя (геолога)

Выбор типа фундамента и его заглубление диктуется многими факторами и геологические условия лишь один из многих. Представьте себе ситуацию когда у человека болит нога, это может быть гангрена или ушиб, разве можно прикладывать лед или ампутировать в обоих случаях только на схожести одного симптома? Так и в выборе фундамента, геолог просто не располагает ни необходимыми знаниями ни полным проектом дома чтобы давать такие рекомендации. Этими знаниями располагает конструктор - геологию он получает от геологов, архитектурный проект от архитектора. Кроме того в проекте дома содержатся данные о величине нагрузок от самого дома, а как же быть с нагрузкой от фундамента, сделает ли перерасчет геолог?

2. Введение в заблуждение заказчика

Любая рекомендация содержащаяся в техническом отчете по инженерно-геологическим изысканиям не имеет ровным счетом ни какой ценности. В отчете вы не увидите расчетов  фундамента, его возможные просадки и чертежи. А следовательно вам придется обратиться к конструктору, который будет исходить не из этих рекомендаций данных геологом, а с учетом проекта будущего дома, параметров его эксплуатации и оснований фундамента. А рекомендации геолога останутся не более чем впустую потраченной бумагой формата А4.

3. Попытка улучшить конкурентные преимущества за счет недостоверной информации

Зачастую именно обещаниями дать рекомендации по фундаментам и пытаются завлечь заказчика. Упирая на то, что у конкурентов вы это не получите и полностью игнорируя то, что это должен делать профессиональный конструктор имея на руках все необходимые данные, а организация должна иметьСРО (Лицензию ) на проектные изыскания.

геологические изыскания для различных типов фундамента

Опасайтесь халтуры!

В Красноадре и Красноадсрком Крае огромное количество организаций занимающихся бурением на воду, они располагают буровой техникой и в поисках легкой наживы пытаются выполнять геологические изыскания для коттеджного строительства, предлагая цены значительно ниже рыночных:

- буровая машина есть, не беда что бурение проводится зачастую с нарушением технологии

- в качестве геологов берут фрилансеров, не редко тех кто из-за своих профессиональных качеств не может найти работу, такой специалист ни за что не отвечает – получил свой «нал» и на этом его работа и ответственность закончилась

- лицензия (сро) получается за деньги с использованием липовых документов, (услуга распространенная в Интернете), а некоторых случаях и банальные подделки

- и самое главное, грунты не исследуются в лаборатории, а это 50-60% от стоимости изысканий и основная задача проведения изысканий! Стоимость исследований в сторонней лаборатории не может составлять меньше 30 000 – 50 000 рублей для одного коттеджа, поэтому если организация не имеет своей лаборатории она не может сделать заказ за 35 000 – 50 000 рублей.

Грунтовая лаборатория нашей организации

геологические изыскания для различных типов фундамента

Неотъемлемой частью инженерно-геологических изысканий являются лабораторные исследования грунтов. Данные испытания обязательны при геодезических работах, а также для получения различных разрешений на проведение строительных работ, при монтаже коммуникаций к строениям (зданиям) и т.д.Лабораторные исследованияобразцов почвы проводятся только в  соответствии с государственными стандартами, строительными нормами и правилами.  Поэтому для проведения данных исследований организация-исполнитель должна иметь определенные лицензии и аттестаты аккредитации. Наша компания обладает всеми необходимыми разрешениями  и лицензиями для осуществления данного вида деятельности. Инженерно-геологические изыскания наши специалисты проводят с помощью современного оборудования и в специализированном лабораторном помещении.

Специалисты нашей организации  особое внимание уделяют лабораторным испытаниям грунтов. Данный вид исследований сможет позволить себе не каждый, т.к. грунтовая лаборатория требует дополнительных средств и знаний в данной области. Благодаря многолетнему опыту наших квалифицированных сотрудников мы с легкостью можем определить основные физико-механические свойства грунтов (образцов, взятых на отдельном участке), а также их влияние на фундамент сооружения. Можно сказать, что инженерно-геологические изыскания, а точнее их результат практически на 90 % зависит от лабораторных испытаний грунтов. В нашей лаборатории мы детально исследуем грунты по их физико-механическим  свойствам, по гранулометрическому составу, а также выявляем наличие опасных геологических процессов: коррозия, карст и т.п.



Для чего существует грунтовая лаборатория?

Грунтовая лаборатория необходима для проведения геологических исследований пробы грунта с целью получения общей инженерно-геологической характеристики того или иного участка под застройку. Также лабораторные испытания необходимы для правильного расчета фундамента и всей конструкции будущего сооружения (здания). Для каждой конкретной ситуации объем работ и точные сроки могут существенно колебаться, т.к. геология участка может быть самой непредсказуемой. Сложность данной работы заключается в инженерно-геологических условиях территории, несущей способности грунтов и основных их свойств, а также от самого проектируемого здания.



При проектировании любого дома (сооружения) обязательным является предоставление геологического отчета по данной территории. Зная несущую способность грунтов, общую геологическую ситуацию, уровень залегания грунтовых вод, а также основные физико-химические свойства грунтов на той или иной площадке можно разработать проект будущего строения (принятие технических решений). Геологические изыскания смогут дать более точные данные по стоимости, долговечности и надежности будущего строительства. Грунты являются основой любого строительства, поэтому их предварительное лабораторное исследование сможет решить все главные вопросы, связанные с проектированием здания и его эксплуатацией.

Основные лабораторные испытания

Наша организация обладает самым современным оборудованием, а также квалифицированным персоналом, благодаря чему гарантируем высокое качество работ. Наша деятельность проводится согласно всем надлежащим требованиям нормативных документов и в соответствии с ГОСТом.

Лабораторные исследования грунтов проводятся с целью выявления показателей физико-механических свойств испытываемых грунтов. Специалисты нашей организации отбирают пробу грунта с нарушенной или ненарушенной структурой. Образец грунта  может быть взят различными методами, в основном это зависит от дальнейших целей исследования и от самой пробы (грунта). Благодаря новейшему спецоборудованию мы предоставляем следующие виды исследований:

  1. Определяем показатели водно-физических свойств различных грунтов: влажность почв, плотность грунта различными методами, предел пластичности, деформация, набухание и усадка, гранулометрический состав, коэффициент фильтрации, коррозионная агрессивность грунтов, размокаемость, содержание органических веществ и т.д.
  2. Определяем показатели механическихсвойств почв: коэффициент Пуассона и консолидации, модуль деформации грунта,  просадочность и ее начальное давление, прочность при одноплоскостном срезе и при трехосном (одноосном) сжатии, поровое давление и т.д.
  3. Проводим химический анализ грунтовыхвод, а также солянокислой и водной вытяжки грунтов с последующей оценкой их агрессивного характера по отношению к зданию (сооружению).

Специальное оборудование

При детальном исследовании взятого образца грунта можно дать полную характеристику участка под строительство. Инженерные изыскания на сегодня являются неотъемлемой частью при возведении фундамента под строение. Для проведения лабораторных испытаний, безусловно, необходимо специальное оборудование. Наша организация имеет в наличии все необходимые приборы, оборудование, инструменты и инвентарь, прошедшие поверку и контроль согласно нормативным документам. Наши специалисты проводят лабораторные исследования грунтов согласно ГОСТам, поэтому мы можем гарантировать точность и правильность наших геологических отчетов.

Конечно, для заказчика не всегда понятна цель лабораторных испытаний грунта, но результат, поверьте, может существенно повлиять на надежность и долговечность вашего будущего дома или сооружения. Геология участка может быть самой непредсказуемой, а просто на глаз дать точную характеристику грунта просто невозможно. Наши сотрудники за довольно короткие сроки выполняют исследования грунтов в условиях специально оборудованной лаборатории, к тому же за приемлемые цены. Мы дорожим своей репутацией, поэтому несем полную ответственность за качество работ!

Геофизические изыскания

геологические изыскания для различных типов фундамента

Инженерно геофизические изыскания представляют собой группу методов, которые основаны на детальном изучении естественных и искусственных физических полей, а также физических свойств грунтовых масс. Данные работы проводятся в предварительно вырытых скважинах на исследуемом участке (массиве). Результатом этого исследования является детально изученная геология участка.

Наша организация  инженерно геофизические исследования проводит уже многие годы, и для этого мы обладаем всем необходимым оборудованием и специализированными знаниями в данной области.

Детали исследования

Для каждого конкретной ситуации мы подбираем индивидуально определенный набор геофизических исследований. Это в основном зависит от стадии проектирования того или иного объекта исследования, от имеющегося материала геологической изученности местности, а также от самого объекта исследования (его назначения).

Изыскания выполняются только согласно государственным нормативным документам, а также на основании лицензий и государственных аттестатов на право выполнения данных работ на территории России.

В результате данных исследований мы получаем точные показатели по составу и мощности рыхлых отложений (разного типа), а также выявляем литологическое строение представленного массива горных пород (сюда также относятся зоны повышенного риска, в которых возможны образования трещин, обводнений и тектонические нарушения).

Проводя геологические изыскания с применением геофизические исследования, мы определяем точную глубину залегания грунтов и подземных вод, а также направление движения этих водных потоков и гидравлические параметры водоносных горизонтов и грунтов. Важным нюансом данных исследований является именно определение на участке возможных опасных геологических процессов, которые способны привести к разрушению или смещению возведенных на нем зданий или сооружений.

Какие задачи решаются с помощью геофизических исследований?

Инженерно геофизические изыскания решают целый ряд инженерно-геологических задач:

  1. определяют состав и некоторые механические свойства грунтов;
  2. выявляют наличие на площадке специфических грунтов (например, торф, ил и др.);
  3. выявляют наличие опасных геологических процессов на участке;
  4. находят и картируют подземные объекты (пустоты, находящиеся в грунте);
  5. определяют уровень, скорость и направление фильтрационного потока грунтовых вод;
  6. детально картируют кровлю скального основания и т.д.

Наша организация профессионально выполняет данный вид исследований благодаря наличию собственной сертифицированной геотехнической лаборатории, которая оснащена усовершенствованным аналитическим оборудованием. Мы используем в работе только специализированное оборудование, прошедшее проверку Госстандарта и соответствующую всем надлежащим нормативным документам. Новейшие методики и опыт работы позволяет нам выполнять самые сложные геологические исследования.



СП 11-105-97 Часть I. Общие правила производства работ Приложение Д (рекомендуемое)

Задачи основных и вспомогательных методов геофизических исследований при инженерно-геологических изысканиях

Задачи исследований

Геофизические методы



Основные

Вспомогательные

Определение геологического строения массива

Рельеф кровли скальных и мерзлых грунтов, мощность нескальных и талых перекрывающих грунтов

Электроразведка методами электропрофилирования (ЭП) и вертикального электрического зондирования по методу кажущихся сопротивлений (ВЭЗ); сейсморазведка методом преломленных (МПВ) и отраженных (МОГТ) волн

ВЭЗ по методу двух составляющих (ВЭЗ МДС); частотное электромагнитное зондирование (ЧЭМЗ); дипольно-электромагнитное профилирование (ДЭМП); метод отраженных волн (MOB); гравиразведка

Расчленение разреза. Установление границ между слоями различного литологического состава и состояния в скальных и дисперсных породах

ВЭЗ; МПВ; различные виды каротажа - акустический, электрический, радиоизотопный

ВЭЗ МДС; ВЭЗ по методу вызванных потенциалов (ВЭЗ ВП); ЧЭМЗ; вертикальное сейсмическое профилирование (ВСП); непрерывное сейсмоакустическое профилирование на акваториях

Местоположение, глубина залегания и форма локальных неоднородностей:

зоны трещиноватости и тектонических нарушений, оценки их современной активности

ВЭЗ; ВЭЗ МДС; круговое вертикальное зондирование ( ВЭЗ), метод естественного поля (ПС); МПВ; МОГТ; ВСП; расходометрия; различные виды каротажа; радиокип; газово-эманационная съемка; георадиолокация

ВЭЗ ВП; радиоволновое просвечивание; ДЭМП; магниторазведка, регистрация естественного импульсного электромагнитного поля Земли (ЕИЭМПЗ);

карстовые полости и подземные выработки

ЭП; ВЭЗ; ВЭЗ; ВСП; расходометрия, резистивиметрия, газово-эманационная съемка

МОГТ; сейсмоакустическое просвечивание; радиоволновое просвечивание; гравиразведка; георадиолокация

погребенные останцы и локальные переуглубления в скальном основании

МОГТ; ВЭЗ; ВЭЗ МДС; ЭП; гравиразведка, магниторазведка; газово-эманационная съемка

ДЭМП; сейсмическое просвечивание; георадиолокация

льды и сильнольдистые грунты

ЭП; ВЭЗ; ВЭЗ МДС; МПВ; различные виды каротажа

ВЭЗ ВП; ДЭМП; ЧЭМЗ; микромагнитная съемка, гравиразведка

межмерзлотные воды и талики

ЭП;ВЭЗ МДС; термометрия

ПС; ВЭЗ ВП

Изучение гидрогеологических условий

Глубина залегания уровня подземных вод

МПВ, ВЭЗ

ВЭЗ ВП

Глубина залегания, мощность линз соленых и пресных вод

ЭП; ЭП МДС; ВЭЗ; резистивиметрия

ВЭЗ МДС; ВЭЗ ВП; ЧЭМЗ; расходометрия

Динамика уровня и температуры подземных вод

Стационарные наблюдения ВЭЗ; МПВ; нейтрон-нейтронный каротаж (НН); термометрия

-

Направление, скорость движения, места разгрузки подземных вод, изменение их состава

Резистивиметрия; расходометрия; метод заряженного тела (МЗТ); ПС; ВЭЗ

Термометрия; спектрометрия

Загрязнение подземных вод

ВЭЗ; резистивиметрия

ПС

Изучение состава, состояния и свойств грунтов

Скальные:

пористость и трещиноватость, статический модуль упругости, модуль деформации, временное сопротивление одноосному сжатию, коэффициент отпора, напряженное состояние

Различные виды каротажа, МПВ; сейсмоакустическое просвечивание; ВСП; лабораторные измерения удельных электрических сопротивлений (УЭС) и скоростей упругих волн

ВЭЗ

Песчаные, глинистые и пылеватые, крупнообломочные:

влажность, плотность, пористость, модуль деформации, угол внутреннего трения и сцепление

Различные виды каротажа, ВСП

МПВ, сейсмическое просвечивание; лабораторные измерения УЭС и скоростей упругих волн

Песчаные и глинистые мерзлые:

влажность, льдистость, пористость, плотность, временное сопротивление одноосному сжатию

Различные виды каротажа; ВСП; лабораторные измерения УЭС и скоростей упругих волн

ВЭЗ; ВЭЗ МДС

Коррозионная активность грунтов и наличие блуждающих токов

ВЭЗ; ЭП; ПС: лабораторные измерения плотности поляризующего тока; регистрация блуждающих токов

-

Изучение геологических процессов и их изменений

Изменение напряженного состояния и уплотнения грунтов

МПВ; ВСП; сейсмическое просвечивание; различные вилы каротажа; резистивиметрия в скважинах и водоемах: гравиметрия

Регистрация естественного импульсного электромагнитного поля Земли (ЕИЭМПЗ); ПС; эманационная съемка

Оползни

МПВ, ЭП; ВЭЗ; различные виды каротажа

ПС; режимные наблюдения акустической эмиссии; магнитные марки; эманационная съемка; ЕИЭМПЗ

Карст

ВЭЗ МДС; ЭП; ПС; МПВ; ОГП; различные виды каротажа; резистивиметрия в скважинах и водоёмах; гравиметрия

ВЭЗ; ВЭЗ ВП; МЗТ, эманационная съемка

Изменение мощности слоя оттаивания, температуры и свойств мерзлых грунтов

ВЭЗ; ЭП; МПВ; ВСП; различные виды каротажа

ПС;ЧЭМЗ

Сейсмическое микрорайонирование территории

МПВ; ВСП; гамма-гамма каротаж (ГГ); регистрация слабых землетрясений, взрывов

Регистрация сильных землетрясений, регистрация микросейм, определение характеристик затухания и поглощения сейсмических волн в грунтах

Примечание - В сложных инженерно-геологических условиях ВЭЗ проводится в модификации ВЭЗ МДС.

Обозначения: - ЭП - электропрофилирование; ВЭЗ - вертикальное электрическое зондирование; ВЭЗ МДС - вертикальное электрическое зондирование по методу двух составляющих; ЧЭМЗ - частотное электромагнитное зондирование; ЭП МДС - электропрофилирование по методу двух составляющих; ДЭМП - дипольно-электромагнитное профилирование; ВЭЗ ВП - вертикальное электрическое зондирование вызванных потенциалов; КВЭЗ - круговое вертикальное электрическое зондирование; ПС - естественное электрическое поле; УЭС - удельное электрическое сопротивление; МЗТ - метод заряженного тела; ЕИЭМПЗ - естественное импульсное электромагнитное поле Земли; МПВ - сейсморазведка методом преломленных волн; MOB - сейсморазведка методом отраженных волн; МОГТ - сейсморазведка методом общей глубинной точки; ВСП - вертикальное сейсмическое профилирование; ОГП - сейсморазведка методом обшей глубинной площадки; ННК - нейтрон-нейтронный каротаж; ГТК - гамма-гамма каротаж

геологические изыскания для различных типов фундамента

Инженерно-геологические изыскания сегодня занимают важное место при проектировании зданий и сооружений (ЛЭП, газо- и трубопроводов и др.). В данный комплекс работ входят и геофизические методы изысканий, которые являются составной частью геологоразведочных работ.

Геофизические методы изысканий применяются также нами в том случае, когда геологические исследования не могут дать детальной информации по геологии участка (к геологическим исследованиям относят бурение шурфами, а также в некоторых случаях канавами).

Разновидности геофизических методов

Геофизические методы исследования скважин позволяют достаточно оперативно получить достоверную геологическую информацию о данном участке (районе). К тому же есть возможность сократить трудозатраты и сэкономить свои средства, т.к. на буровые работы затраты гораздо больше. Наша организация располагает современным инженерным оборудованием, которое позволяет нам выполнять следующие геофизические методы изысканий:

  • электрические;
  • термические;
  • сейсмоакустические;
  • магнитные.

Каждый из этих методов позволяет выполнять определенный вид изысканий. Мы предоставляем следующие геофизические методы исследования скважин:

  • сейсмическое профилирование согласно методу преломления волн (ударное возбуждение сейсмических волн);
  • электрическое вертикальное зондирование;
  • метод естественных потенциалов;
  • электромагнитные методы исследования;
  • электропрофилирование;
  • детальный каротаж.

геологические изыскания для различных типов фундамента

Области применения

Инженерные изыскания существенно упрощаются и становятся более детальными благодаря применению геофизических методов изысканий. Область применения данных методов исследований достаточно обширна: исследование грунта под фундамент проектируемого здания, поиск причин деформации уже возведенного фундамента и появление трещин на здании, поиск источников водоснабжения (для поселков и городов), проведение геологоразведочных работ.

Геофизические методы исследования скважин имеют довольно много преимуществ, главным из которых является  - их технологичность. Проводя данные работы, появляется возможность комбинировать различные методы геофизических исследований в зависимости от поставленной геологической задачи, а также требований заказчика. Необходимо понимать, что геология участка требует своевременного исследования грунтов и выявления геологических особенностей для последующей застройки.  Если вы перед началом строительства провели геофизические исследования, вы можете быть спокойны за надежность и долговечность будущей постройки. Мы предлагаем геофизические изыскания по доступным ценам, что существенно сможет сократить все затраты на подготовительные работы перед строительством.

Специалисты нашей организации разработали специальные программы, с помощью которых возможна точная обработка полученных данных в полевых условиях. К тому же наше специализированное оборудование отвечает требованиям нормативных документов в России и Госстандарту.

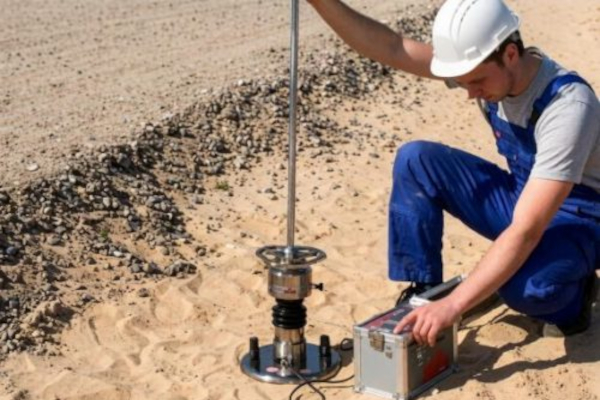

Геотехнические изыскания

геологические изыскания для различных типов фундамента

Понятие геотехнического изысканияпришло в лексикон нашего языка из языка и практики европейских и американских специалистов. Своего четкого определения на наших просторах этот еще не приобрел и является довольно непривычным. Такие понятия как механика грунтов, полевые опытные работы, основания и фундаменты, моделирование процессов, лабораторные исследования и многие другие понятия являются составляющими частями геотехнического изыскания, однако ни коим образом не исчерпывающими.

Инженерные изыскания включают в себя такие виды изысканий как инженерно-геодезические, инженерно-геологические, геотехнические и инженерно-гидрогеологические (в комплексе инженерно-геологических изысканий или отдельно от них), инженерно-гидрометеорологические, изыскания для рационального использования и охраны окружающей среды, специализированные (условно изыскательские).

Комплексные инженерно-геологических изыскания предполагают произведение таких видов работ, как оценка изученности территории, геофизические работы, рекогносцировочное обследование. Также предполагается произведение геотехнических изысканий (включают также полевые и лабораторные опытные работы), буровых и горнопроходческих работ, стационарных наблюдений, изысканий гидрогеологических, камеральной обработки материалов и изучение инженерно-геологических процессов и явлений.

Геотехнические изыскания предполагают проведение работ, связанных с изучением состояния, состава и свойств определенных типов грунтов в качестве основания и среды для сооружения подземных коммуникаций, а также оценки стойкости искусственных или природных массивов, откосов и склонов.

При помощи геотехнических изысканий определяется состав, состояние и свойства грунтов, определяется прогнозный уровень изменения состояния и свойств грунтов в результате воздействия таких факторов как увлажнение, обводнение и осушение, термические влияния, статические и динамические нагрузки и т.д. Геотехнические изыскания позволяют спрогнозировать стойкость склонов и откосов, смоделировать и разработать рекомендации для создания искусственных геотехнических массивов грунтов или повышения устойчивости природных, разработать рекомендации по устройству оснований, фундаментов и защитных сооружений и др.

Выполняются геотехнические изыскания на территориях с уже изученными инженерно-геологическими условиями в совокупности с инженерно-геологическими изысканиями или самостоятельно. Для определения изменений характеристик грунтов при влиянии различных факторов (замачивание, высушивание, уплотнение, химическое закрепление, вибродинамические нагрузки и т.п.), а также для моделирования работы искусственно создаваемых геотехнических массивов, производятся лабораторные работы.

В случае необходимости получения данных о свойствах грунтов на месте их залегания (в массиве), когда невозможно получить достоверные результаты лабораторным путем,  для определения переходных коэффициентов от лабораторной к натурной модели выполняются полевые опытные работы. Таким же образом поступают, при строительстве зданий и сооружений повышенного уровня ответственности, а также в местах распространения грунтов с особенными характеристиками (набухающие, просадочные, засоленные, слабые, техногенные, элювиальные). На таких участках геотехнические изыскания выполняют по специальной методике (техническому предписанию), которая предполагает выполнение дополнительных требований к составу работ для обеспечения оптимальных строительных решений.







Статическое зондирование

геологические изыскания для различных типов фундамента

При проведении инженерно-геологических исследований специалисты прибегают к методу статического зондирования грунтов, т. к. он по праву считается наиболее эффективным из всех используемых методов.

Его колыбелью считается Голландия, т. к. . именно там в 30-х годах 20-го века метод статического зондирования был впервые использован в работе инженерами-геологами.

Позднее эстафету в использовании вышеупомянутого метода переняли такие государства, как Япония, США, Австралия, которые, проводя всяческие геологические работы либо инженерные изыскания, по достоинству оценили этот метод. В связи с освоением нашими специалистами-строителями новых грунтов, считавшимися ранее абсолютно непригодными по причине своей слабости, статическое зондирование стало применяться и в России.

В связи с этим в строительстве специалисты все чаще стали использовать фундаменты из свай. Однако это требовало дополнительных исследований. К примеру, теперь необходимо было рассчитать несущую способность свай и установить свойства грунтов в их естественном залегании.

геологические изыскания для различных типов фундаментаСамым быстрым, экономным был определен метод статического зондирования. Он помог специалистам решить вопрос целесообразности использования таких фундаментов, а также позволил получить наиболее полные и объективные данные для составления чертежей свайных фундаментов.

Хотя чаще всего данный метод употребляется именно при создании проекта свайного фундамента, но и другие геологические работы зачастую требуют его применения Он приходит на помощь при получении наиболее полных и достоверных данных о грунте, таких как его мощность, границы распространения, однородность по площади и глубине.

Применение метода статического зондирования сводится к непрерывному вдавливанию в почву с помощью статической нагрузки специального зонда. При проведении испытательных работ применяют различные конструкции установок.

Показатели сопротивления грунта регистрируются непрерывно или с интервалами по глубине погружения зонда При достижении исследователями установленной ранее глубины погружения испытание прекращают. Инженерные изыскания прерываются также в случае, если применяемое оборудование требует приложения предельных усилий при погружении в грунт.

Работы методом статического зондирования производят специальной установкой, которая осуществляет непрерывное вдавливание зонда в грунт со скоростью 1,2 м/мин. Регистрируют данные о сопротивлении зонда погружению непрерывно либо с шагом менее 0,2 м.

Для проведения данного типа геологических работ применяют установки статического зондирования разных конструкций, но вот зонд в любом случае применяют стандартный. Такой зонд имеет наконечник диаметром 36 мм на штангах, имеющих в диаметре 36 мм, с углом раскрытия 60*. Наконечник зонда снабжен датчиками, регистрирующими сопротивление грунтов, трение их о боковую поверхность зонда, а также отклонение зонда от вертикали при погружении.

Заканчиваются инженерные изыскания по достижении зондом заданной глубины или при достижении максимально возможного для данного типа оборудования усилия.

Весь комплекс работ по проведению инженерных изысканий методом статического зондирования регламентируется двумя основными документами. В первую очередь, это ГОСТ 19912-2001, а также Европейский стандарт от 1977 года.

Гидрологические изыскания

геологические изыскания для различных типов фундамента

Проведение гидрогеологических исследований на подтопленных территориях в первую очередь обусловлено необходимостью разработки точных и высококачественных проектов инженерной защиты от подземных вод, которые являются разрушительным фактором для нового сооружения. Результаты изыскания могут включать в себя не только данные полевых исследований, которые можно получить в результате бурениягидрогеологических скважин и их последующего опробования, но и данные, которые можно получить благодаря произведению математического моделирования.

Ввиду того, что изучение гидрогеологических условий строительства и эксплуатации инженерных сооружений должно быть полным (в соответствии со стадией изысканий и проектирования и характером сооружения), в комплекс инженерно-геологических исследований необходимо включать опытные гидрогеологические работы. Если на исследуемой площади имеются подземные воды и следует ожидать, что они будут вскрыты при строительных работах, или в случае, если они имеют естественный выход, который надо каптировать, приходится определять водообильность водоносных горизонтов.

Если общие геологические и гидрологические условия позволяют предполагать, что из пород, вскрываемых строительным котлованом, притоки не будут обильными, данные о величине притоков можно получать путем опробования скважин, т. е. путем кратковременных откачек с помощью желонки или насоса. Если же по условиям производства строительных работ или по роду сооружения может потребоваться искусственное понижение подземных вод или работы выполняются для проектирования дренажа, ограничиваться опробованием можно только при предварительных исследованиях. Составление же технического проекта требует проведение более точных исследований на опытном участке или кратковременных откачек.

При исследованиях в карстовых районах, а также на оползневых склонах часто приходится выявлять пути движения потоков подземных вод и области питания обнаруженных водоносных горизонтов, притоков в горные выработки и источников, выходящих на склонах, а также их взаимную связь. В таких случаях проводят наблюдения для установления влияния изменения гидродинамических условий в одном пункте (откачки, перехват струй и т. п.) на водопроявление в других пунктах (уровень напор, дебит в источниках и колодцах). Но нередко для этого можно применять метод индикаторов (красители, соли), при котором изменяют состав воды в одном месте и улавливают измененную воду в других местах. Методика работ не отличается от применяемой для гидрогеологических изысканий.

Существенное значение имеет установление направления движения подземных вод. Это осуществляется путем единовременных замеров уровня грунтовых вод или пьезометров напорных вод в выработках или скважинах, расположенных соответствующим образом. Так как направление движения подземных вод может изменяться в различных сезонах, подобные измерения надо повторять в соответствии со сменами и метеорологических и гидрологических условий (дождливые периоды, снеготаяние, паводки).

При инженерно-геологических исследованиях на склонах или в карстовых районах изучение потоков подземных вод следует повторять не только в связи со сменой сезонов, но и после сильных ливней и быстрого снеготаяния.

Элементом, имеющим большое значение в комплексе инженерно-геологических работ, является определение водопроницаемости. Оно производится теми же методами, которые применяются при изучении подземных вод для других целей (водоснабжение, осушение и др.). Для этого проводятся откачки воды из шурфов и скважин.



Гидрогеологические исследования могут производится не только на строительных объектах, но и на отработанных площадках горнодобывающих предприятий, где они необходимы для рекультивации отвалов, использования восстановленных водоемов и земель. Также изыскания производят при реконструкции дамб, плотин и прудов. Эти работы производятся преимущественно вместе с комплексом гидрометеорологических исследований, которые предполагают произведение анализа химического состава воды и отложений, структуры гидрогеологического разреза, поверхностного стока.

Технический отчет, который предоставляется после произведения всех работ, отражает в себе не только результаты гидрогеологических изысканий, но и всевозможные прогнозные данные и рекомендации специалистов, которые непосредственно производили гидрогеологические исследования.

Как правило, стоимость гидрогеологических работ устанавливается в зависимости от справочника цен, а также существующего уровня инфляции и, что самое важно, от сложности и объемов работ на каждом конкретном участке. Произведение подобного типа работ требует грамотных специалистов с большим опытом работы в этой области. Только профессионалы могут, как результат работы, представить подробный и качественный технический отчет.







СП 11-105-97 Часть I. Общие правила производства работ Приложение К (обязательное)

Методы определения гидрогеологических параметров и характеристик
грунтов и водоносных горизонтов при инженерно-геологических изысканиях

Гидрогеологические параметры и характеристики

Методы определения

Условия применения

I. Параметры и характеристики грунтов (горных пород):





Коэффициент фильтрации (водопроницаемости)

Полевые испытания в соответствии с ГОСТ 23278-78, экспресс-откачки и наливы, лабораторные методы и расчеты по эмпирическим формулам

Водонасыщенные и неводонасыщенные грунты

Коэффициент водоотдачи (гравитационной или упругой)

Кустовые откачки из скважин. Стационарные наблюдения за уровнем подземных вод (УПВ). Лабораторные методы

Водонасыщенные грунты

Коэффициент недостатка насыщения

Наливы воды в шурфы

Неводонасыщенные грунты

Высота капиллярного поднятия (капиллярный вакуум)

Наливы воды в шурфы, лабораторные методы

Неводонасыщенные грунты

Удельное водопоглощение (относительная водопроницаемость)

Наливы воды в скважины

Водонасыщенные и неводонасыщенные грунты



Нагнетания воды в скважины

Водонасыщенные грунты



Нагнетания воздуха в скважины

Неводонасыщенные грунты

II. Параметры и характеристики водоносных горизонтов:





Мощность водоносного горизонта

Анализ гидрогеологического разреза. Поинтервальное опытно-фильтрационное опробование

Водонасыщенные грунты

Направление подземного потока

По карте гидроизогипс (гидроизопьез)

Водонасыщенные грунты

Гидравлический градиент (уклон) подземного потока

То же

Водонасыщенные грунты

Коэффициент водопроводимости

Опытные откачки из скважин

Водонасыщенные грунты

Коэффициент уровнепроводности (пьезопроводности)

Кустовые откачки из скважин

Водонасыщенные грунты

Коэффициенты перетекания и вертикального водообмена

Кустовые откачки воды из скважин. Стационарные наблюдения за УПВ

Слоистые водоносные толщи

Фильтрационное сопротивление днищ водоемов

Стационарные наблюдения за уровнями подземных и поверхностных вод

Водонасыщенные грунты

Действительная скорость движения подземных вод

Полевые геофизические и индикаторные методы

Водонасыщенные грунты

Инфильтрационное питание (модуль питания пласта)

Стационарные наблюдения за УПВ. Балансовые расчеты

Водонасыщенные грунты
