Топографическая съёмка — комплекс геодезических работ по созданию топографического плана местности. На плане отображаются рельеф, существующие объекты, подземные коммуникации, границы и растительность. Топоплан служит основой для проектирования, получения разрешительной документации и подключения к инженерным сетям.
«Геострой-Юг» выполняет топографическую съёмку в Краснодаре, Краснодарском крае и других регионах ЮФО и СКФО.
Компания располагает собственной техникой — тахеометрами, GNSS-приёмниками, трассоискателями. Инженеры имеют допуск СРО. Результаты соответствуют требованиям экспертизы.
Что такое топографическая съёмка и чем она отличается от изысканий
Топографическая съёмка — комплекс геодезических измерений на местности с последующей камеральной обработкой. Специалист выполняет съёмку участка, фиксирует координаты и высоты объектов. На основе полученных данных строится топографический план — документ, отражающий актуальное состояние территории.
Топосъёмка может выполняться как в составе инженерно-геодезических изысканий, так и отдельно. В отличие от полного комплекса изысканий, она не всегда предполагает закладку опорных пунктов и выполняется локально: для отдельного участка, трассы трубопровода или территории.
Топоплан составляется в определённом масштабе. Для строительства дома обычно достаточно 1:500. Для дорог и трубопроводов применяют масштабы 1:1000 или 1:2000. Масштаб определяет степень детализации плана.
Когда нужна топографическая съёмка и что она даёт
Топографическая съёмка выполняется до начала проектирования. Без точного плана архитектор не сможет грамотно расположить здание, а строители — правильно выставить фундамент.
На плане отображаются:
- точные размеры участка и его границы;
- перепады высот — неровности рельефа, уклоны;
- расположение всех построек, деревьев, заборов;
- место прохождения подземных труб, кабелей, колодцев;
- привязка проекта к местности по координатам.
Топоплан позволяет выявить ограничения до начала строительства: например, обнаружить прохождение газопровода в месте планируемой застройки или высокий уровень грунтовых вод на участке под септик.
Для объектов капитального строительства топографическая съёмка обязательна в соответствии с законодательством. Для частного дома она требуется при получении разрешительной документации. Проектировщики, экспертные организации и строительные бригады не приступают к работе без актуальных данных о местности.
Топографическая съёмка для разных задач
Состав и методика съёмки определяются задачей. Для участка под ИЖС достаточно планово-высотной съёмки в масштабе 1:500, для трассы трубопровода требуется другой состав работ, для промышленной площадки — третий. Ниже — три типовых сценария, которые закрывают большинство запросов.
Для строительства дома
Топографическая съёмка участка позволяет определить, где можно расположить здание, а где есть ограничения. На плане отображаются подземные сети, которые могут помешать строительству. Если участок сложный — на склоне, с перепадами высот или с близкими грунтовыми водами — съёмка особенно важна. На основе полученных данных архитектор принимает проектные решения.
Для прокладки коммуникаций
Для подключения к газоснабжению, водопроводу или электросетям требуется топографическая съёмка коммуникаций. Без неё ресурсоснабжающие организации не согласуют подключение. На плане отображаются существующие сети и предлагается оптимальный маршрут для новых. Это позволяет избежать пересечений с действующими коммуникациями и связанных с ними штрафов.
Для оформления документов
Топоплан необходим для ряда юридических процедур: постановки на кадастровый учёт, регистрации прав на недвижимость, раздела участка. Мы готовим планы, соответствующие требованиям Росреестра и администрации.
Виды топографических съёмок
Выбор вида съёмки зависит от задачи. Для стандартных участков достаточно планово-высотной, для специфических объектов применяются другие виды. Разберём каждый подробно.
Планово-высотная съёмка
Основной вид съёмки для проектирования и строительства. Определяются координаты и высоты всех объектов на участке: зданий, сооружений, дорог, элементов благоустройства. Результат — топоплан с отображением расположения объектов и рельефа. Заказывают для строительства дома, проектирования сетей, оформления документов.
Горизонтальная съёмка
Применяется для задач, где важны только координаты без высот: определение границ участка, разбивка осей зданий, съёмка плоских территорий. Результат — план с контурами объектов, но без высотных отметок. Востребована при межевании и кадастровых работах.
Подеревная топографическая съёмка
Выполняется для участков с деревьями и кустарниками. На плане отмечается каждое дерево: порода, диаметр ствола, высота, состояние. Данные нужны для получения порубочного билета, согласования вырубки, проектирования озеленения. Если на участке есть ценные породы или старая растительность, без подеревной съёмки не обойтись.
Съёмка подземных коммуникаций
Обязательный этап для строительства. Специалисты используют трассоискатели, определяют положение сетей, глубину, материал труб. Результаты согласуются с эксплуатирующими организациями. Без этого этапа строительство может повредить сети. Также нужна при подключении к водопроводу, газу, электричеству.
Съёмка надземных трубопроводов на эстакадах
Для промышленных объектов выполняется съёмка надземных трубопроводов. На план наносятся трубопроводы, опоры, эстакады, высотные отметки. Данные нужны для проектирования ремонта, реконструкции, нового строительства. Требует специального оборудования и опыта работы на промышленных площадках.
Методы топографической съёмки
Выбор метода зависит от условий участка:
- Тахеометрическая съёмка — основной метод для застроенных территорий. Электронный тахеометр измеряет углы и расстояния.
- GNSS-съёмка — для открытых территорий. Спутниковые приёмники обеспечивают быстрый и точный результат, но требуют открытого неба.
- Нивелирование — для определения высот. Нивелир и рейки дают точные высотные отметки.
- Сочетание методов — для сложных участков. На открытой части применяется GNSS, на застроенной — тахеометрия.
Метод определяет специалист после осмотра участка. Для каждого объекта программа работ формируется индивидуально.
Как проходит топографическая съемка
Процесс состоит из нескольких этапов.
- Подготовка. Изучаем имеющиеся материалы: кадастровый план, схемы сетей, старые съёмки. Уточняем, что именно нужно показать на плане.
- Выезд на участок. Специалисты выезжают на объект с оборудованием, выполняют съёмку объектов и рельефа. При наличии подземных сетей используется трассоискатель. Полевые работы занимают 1–3 дня.
- Обработка. В офисе выполняется камеральная обработка данных, построение цифровой модели местности. Проверяем отсутствие пропусков и ошибок. Камеральные работы — 3–7 дней.
- Сдача. Передаём готовый топоплан в бумажном и электронном виде. При необходимости согласовываем с ресурсоснабжающими организациями.
Общий срок — от 3 до 10 рабочих дней в зависимости от площади и сложности объекта.
Что вы получите на руки
Результат топографической съёмки — готовый план участка, юридически значимый документ. На нём отображены все капитальные постройки с привязкой к местности, границы участка и соседних территорий, рельеф с горизонталями и высотными отметками, дороги, заборы, зелёные насаждения, подземные и надземные коммуникации, колодцы, опоры ЛЭП, деревья.
План передаётся в бумажном и электронном виде. Бумажная версия нужна для экспертизы и согласований, электронная — для проектировщиков. Электронная версия предоставляется в редактируемых форматах, совместимых с профессиональным ПО.
Нормативы и гарантии
Топографическая съёмка выполняется по действующим нормативам. Если план не соответствует требованиям, экспертиза его не примет и разрешение на строительство не будет выдано.
«Геострой-Юг» работает по следующим документам:
- СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства. Общие правила производства работ». С 28 января 2025 года действует Изменение № 2 (приказ Минстроя России от 27.12.2024 № 948/пр).
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
- СП 126.13330.2017 «Геодезические работы в строительстве».
- Инструкция по топографической съёмке ГКИНП-02-033-82.
Также учитываются местные нормы Краснодара и края. Все планы проходят проверку в Росреестре и экспертизе. Если экспертиза вернёт план на доработку — замечания устраняются бесплатно. Условие зафиксировано в договоре.
Стоимость топографической съёмки
| № | Наименование определений | Категория | Ед. измерения | Цена, руб** |
| 1 | Съемка элементов благоустройства | _ | 100 кв. м. | 1000 руб. |
| 2 | Детализированная съемка (без подземных коммуникаций) | 1:100 1:200 | 100 кв. м. 100 кв. м. | 1000 руб. 800 руб. |
| 3 | Топографическая съемка местности (с подземных коммуникаций). Система координат и высот — условная. | 1:500 | 1 га | от 15000 руб. |
| 4 | Составление технического отчета | _ | 1 отчет | 30000 руб. |
| 5 | Согласование инженерных коммуникаций | _ | 1 комун. | 3000 руб. |
Как мы работаем с заказчиком
Заказчику топосъёмки редко нужен план сам по себе — нужен результат: разрешение на строительство, согласованное подключение к сетям, проект, в котором учтены все ограничения. Поэтому мы выстраиваем работу так, чтобы закрыть задачу полностью, а не передать бумагу и исчезнуть.
Что получает заказчик, обращаясь в «Геострой-Юг»:
- Консультацию перед заказом — поможем определить масштаб, состав работ и нужные согласования, если вы не знаете, какая именно съёмка вам нужна.
- Работу на собственном оборудовании — тахеометры, GNSS-приёмники, трассоискатели. Не привлекаем субподрядчиков, не завышаем сроки.
- Согласования с ресурсоснабжающими организациями — берём на себя. Заказчику не нужно самостоятельно обходить инстанции.
- Выезд на объект в день заявки — для срочных задач.
- Доработку по экспертизе бесплатно — если замечания есть, устраняем их без доплат. Условие в договоре.
- План, который проходит экспертизу с первого раза — 20 лет опыта и более 12 000 завершённых проектов в ЮФО и СКФО.
Инженеры аттестованы, оборудование поверено. Ответственность за соответствие плана нормативам зафиксирована в договоре.

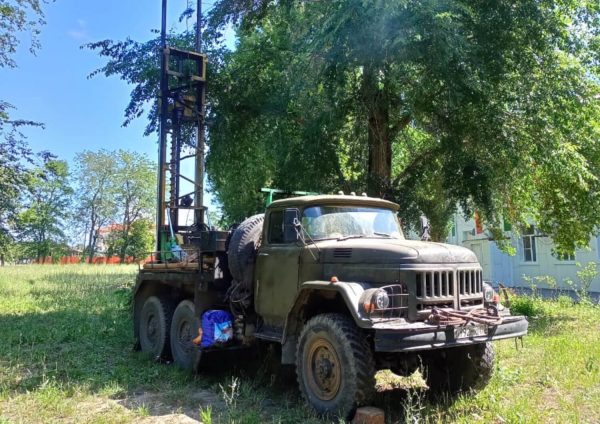

Реализованные проекты
Проектирование и строительство многофункционального спортивного комплекса, г. Темрюк.

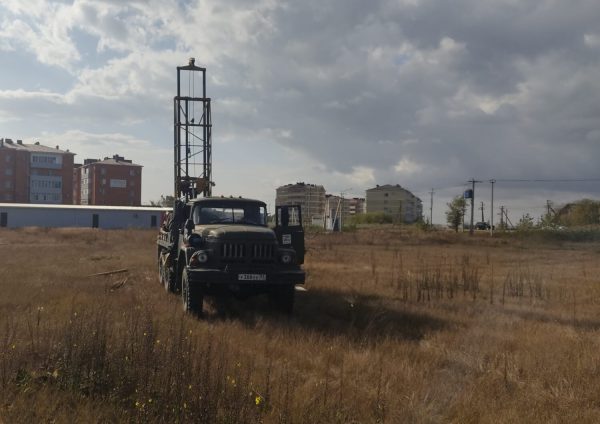

Инженерные изыскания для строительства общеобразовательной школы на 1100 мест в г. Темрюк (ул. Юбилейная).

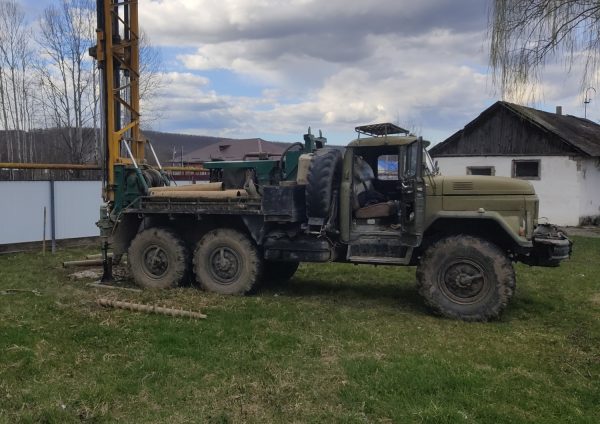

Комплекс инженерных изысканий для строительства малобюджетного спортивного зала в пос. Новые Поляны (Апшеронский район, ул. Почтовая, 4А).
Топографическая съемка часто идёт в связке с другими изысканиями. Мы делаем геологию, экологию, геодезию.
Можете позвонить нам по телефону +7 (861) 274-75-25 и мы вас проконсультируем.
Видео с объектов
Часто задаваемые вопросы (FAQ)
Кому нужна топографическая съёмка?
Топографическая съёмка нужна при строительстве, реконструкции, проектировании инженерных сетей и оформлении документов на земельный участок. Для объектов капитального строительства она обязательна по закону.
Что показывает топографическая съёмка?
На плане отображаются рельеф участка, здания, сооружения, дороги, инженерные коммуникации, границы и другие объекты местности. Видны высоты и перепады рельефа, подземные и надземные сети, колодцы, люки, опоры ЛЭП, деревья.
Сколько стоит топографическая съёмка?
Цена зависит от площади участка, масштаба, рельефа, количества коммуникаций и сложности работ. Стартовая цена — от 5 000 рублей. Точную стоимость рассчитывают после оценки участка. Ориентировочные расценки — в блоке выше.
Какие документы нужны для заказа?
Для предварительного расчёта достаточно заявки, адреса или координат участка и краткого описания задачи. При наличии можно приложить кадастровый план или техническое задание.
Сколько времени занимает топографическая съёмка?
Полевые работы занимают 1–3 дня, камеральная обработка и согласования — 3–7 дней. Для стандартного участка под ИЖС обычно 3–5 рабочих дней. Точный срок сообщают после определения объёма работ.
Проверяют ли топографический план в Росреестре?
Топографический план используется при подготовке проектных, кадастровых и согласовательных материалов. Требования зависят от назначения документа. Планы «Геострой-Юг» соответствуют действующим нормативам и проходят проверку в Росреестре и экспертизе.
Можно ли обойтись без топографической съёмки?
Для капитального строительства — нет. Без топоплана не получить разрешение на строительство и не подключиться к сетям. Для временных или некапитальных построек съёмка может не требоваться, но это лучше уточнить в администрации.
Какой масштаб топографической съёмки выбрать?
Для строительства дома и подключения коммуникаций обычно достаточно 1:500. Для дорог, трубопроводов и больших территорий — 1:1000 или 1:2000. Если не уверены, специалисты помогут определить масштаб после оценки участка.
Что делать, если экспертиза вернёт план на доработку?
Доработка выполняется бесплатно. Условие зафиксировано в договоре.
ЗАКАЗАТЬ ТОПОГРАФИЧЕСКУЮ СЪЕМКУ
Оставьте заявку на сайте или позвоните по телефону +7(918) 310-31-38. Специалисты уточнят масштаб, состав работ, стоимость и сроки. Выезд на объект возможен в день заявки.
